差分式放大电路

多级放大电路的耦合方式

为了获得足够高的增益或满足输入电阻、输出电阻的特殊要求，实用的放大电路通常由几级基本放大单元级联而成，构成多级放大电路。各级之间的连接方式称为耦合方式。常用的耦合方式有阻容耦合、变压器耦合、直接耦合三种。

直接耦合多级放大电路的特点

直接耦合也称为直流耦合。其优缺点如下：

优点：

（1）信号传输通路没有电抗元件，可以放大直流及缓慢变化的信号；

（2）体积小，便于集成

缺点：

（1）各级之间静态工作点相互影响

（2）存在较严重的零点漂移问题

图1是一个3级直接耦合放大电路。根据各级输入输出所处的电极，可以判断出第一、二级是共发射极组态，第三级是共集电极组态。

零点漂移

如果将直接耦合放大电路的输入端短路，其输出端应有一固定的直流电压，即静态输出电压。但实际上输出电压将随着时间的推移，偏离初始值而缓慢地随机波动，这种现象称为零点漂移，简称零漂。零漂实际上就是静态工作点的漂移。

零漂产生的主要原因

（1）温度的变化。由温度对放大电路工作点影响一节我们知道，温度的变化最终都将导致BJT的集电极电流I_C的变化，从而使静态工作点发生变化，使输出产生漂移。因此，零漂有时也称为温漂。

（2）电源电压波动。电源电压的波动，也将引起静态工作点的波动，而产生零点漂移。

分析零点漂移应注意的几个问题

（1）只有在直接耦合放大电路中，前级的零点漂移才能被逐级放大，并最终传送出。

（2）第一级的漂移影响最大，对放大电路的总漂移起着决定性作用。

（3）当漂移电压的大小可以与有效信号电压相比时，将“淹没”有效信号。严重时甚至使后级放大电路进入饱和或截止状态，而无法正常工作。

抑制零点漂移一般措施

（1）用非线性元件进行温度补偿；

（2）采用调制解调方式。如“斩波稳零放大器”；

（3）采用差分式放大电路。

目前，第三种方式以其简单，经济，抑制零漂能力强等特点而广泛采用。

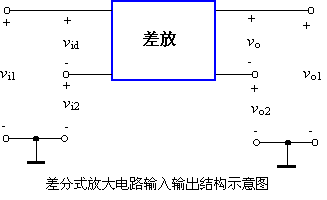

 放大电路是一个双口网络，每个端口有两个端子，其端口结构示意图如图1所示。当两个输入端子的输入信号分别为v_i1和v_i2时，两信号的差值称为差模信号，而两信号的算术平均值称为共模信号，即

差模信号

共模信号

根据以上两式可以得到
