差分式放大电路

图1

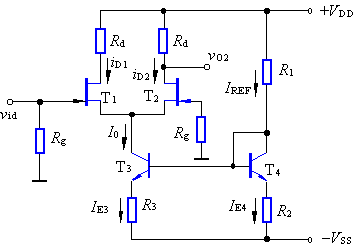

图1所示为带恒流源的JFET差分式放大电路。其中JFET T₁、T₂是差分对管，BJT T₃、T₄及R₁、R₂、R₃组成恒流源电路，用于抑制共模信号。电路的动态指标计算类似于场效应管单极共源放大电路。由于该电路是单入-单出差分式放大电路，所以，其差模电压增益为

式中g_m为T₁、T₂的互导。

输入电阻的计算与BJT构成的差分放大电路有所差别。由于场效应管的输入电阻很大，栅极电流可忽略不计。同时，该电路的栅极有R_g电阻接地。所以，差模输入电阻为

R_id»R_g

传输特性曲线

图1

图3

前面讨论了差分式放大电路在小信号线性工作状态下的放大作用。当信号较大时，输入输出的关系可通过传输特性曲线来描述。下面以图1所示电路为例进行讨论。

传输特性就是放大电路输出电流（或电压）与差模输入电压v_id的函数关系。它可以用BJT的be结值电压v_BE与发射极电流I_E的基本关系求出。由PN结的伏安特性可知

     （1）

     （2）

又因为     （3）

              （4）

由以上各式可解得

     （5）

     （6）

由式（5）、（6）做出i_C1、i_C2与v_id的传输特性曲线如图2中实线所示。

传输特性的讨论

图2
