可以看出，两个输入端的信号均可分解为差模信号和共模信号两部分。
两种信号的特点
差模分量：大小相等，相位相反
共模分量：大小相等，相位相同
差模电压增益
共模电压增益
总输出电压
其中，
表示由差模信号产生的输出
表示由共模信号产生的输出
共模抑制比
共模抑制比是衡量放大电路抑制零点漂移能力的重要指标。
图1
双端输出时
在图1差分式放大电路中
温度变化
®两管集电极电流以及相应的
集电极电压相同的变化
®在电路完全对称的情况下，双端输出
（两集电极间）的电压可以始终保持为零
®抑制了零点漂移
尽管在实际情况下，要做到两管电路完全对称是比较困难的，但输出漂移电压仍将大大减小。
单端输出时

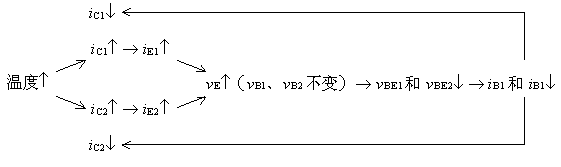

抑制零点漂移的作用也可以从另一方面来理解。由BJT的工作特性我们知道，温度升高时，集电极电流会增加。由于电路中Re的存在，将对电路产生如下影响：
.
图2
以上过程类似于分压式射极偏置电路的温度稳定过程。所以，即使电路处于单端输出方式时，仍有较强的抑制零漂能力。 但由于Re上流过两倍的集电极变化电流，其稳定能力比射极偏置电路更强。
关键
Re越大，抑制零漂能力越强。图2中发射极采用电流源电路，其等效电阻更大，所以有更强的抑制零漂能力。
由于温度变化或电源电压波动，会对两管集电极电流产生相同的影响，其效果相当于在两个输入端加入了共模信号。因此，当提高电路的共模抑制比时，也就提高了抑制零漂的能力。
双端输入双端输出
双端输入单端输出
单端输入双端输出
单端输入单端输出
由于输入差模信号时，单端输入等效于双端输入。所以，单入单出的动态指标与双入单出时的相同。
共模抑制比
