电压比较器概述

　　电压比较器可以看作是放大倍数接近“无穷大”的运算放大器，其功能是比较两个输入电压（或者说一个基准电压和一个待比较电压）的大小，并用输出电压的高电平或低电平来表示两个输入电压比较的结果。当“+”输入端（同相输入端）电压高于“-”输入端（反向输入端，下同）时，输出为高电平；当“+”输入端电压低于“-”输入端时，输出为低电平。电压比较器可以用作模拟电路和数字电路的接口，还可以用作波形的产生和变换等。

　　利用电压比较器，可将正弦波变换为同频率的方波或矩形波。

　　电压比较器的输入是线性量，而输出是开关量（高电平或低电平）。一般应用中，可以用线性运算放大器，在不加负反馈的情况下，构成电压比较器来使用。

　　所有的运算放大器都可用作电压比较器，例如LM324、LM358、μA741、TL081、OP27等。LM339、LM393是专业的电压比较器，切换速度快、延迟时间小，可用在专门的电压比较场合。

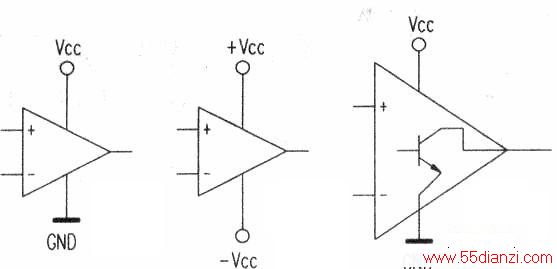

　　电压比较器有的使用单电源工作，如下左图所示。有的单电源和双电源都可以使用，如下中图。我们经常使用的四电压比较器LM339，既可使用最大值36V的单电源，也可使用±18V的双电源。电压比较器的输出端，有的自身可以输出高电平及低电平，例如输出级采用推挽式结构的；而有的电压比较器输出级是一只集电极开路的三极管，称作集电极开路输出，参见下右图，也有场效应管漏极开路输出型，与集电极开路输出型类似。对于集电极开路输出和漏极开路输出的电压比较器，使用时要连接上拉电阻R，输出端才可能有高电平，如右图所示。上拉电阻R-端连接在比较器的输出端，另一端则有两种选择：一是连接在芯片自身的电源端VCC上，如右图a，二是连接至另一独立电源，如右图b中的Vcc2上。其中第二种连接方法可以用来改变传输电平，用低电平逻辑控制高电平逻辑，或者相反。
