电压比较器应用简介

        这里举两个简单的比较器电路为例来说明其应用。

        1、散热风扇自动控制电路

        一些大功率器件或模块在工作时会产生较多热量使温度升高，一般采用散热片并用风扇来冷却以保证正常工作。这里介绍一种极简单的温度控制电路，如图1左所示。负温度系数(NTC)热敏电阻RT粘贴在散热片上检测功率器件的温度(散热片上的温度要比器件的温度略低一些)，当5V电压加在RT及R1电阻上时，在A点有一个电压VA。当散热片上的温度上升时，则热敏电阻RT的阻值下降，使VA上升。RT的温度特性如图1右所示。它的电阻与温度变化曲线虽然线性度并不好，但是它是单值函数(即温度一定时，其阻值也是一定的单值)。如果我们设定在80℃时应接通散热风扇，这80℃即设定的阈值温度TTH，在特性曲线上可找到在80℃时对应的RT的阻值。R1的阻值是不变的(它安装在电路板上，在环境温度变化不大时可认为R1值不变)，则可以计算出在80℃时的VA值。

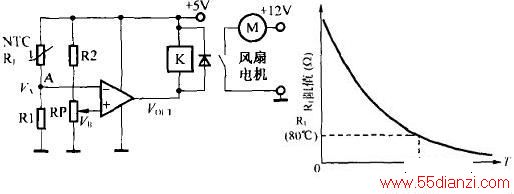

图1 散热风扇自动控制电路

        R2与RP组成分压器，当5V电源电压是稳定电压时(电压稳定性较好)，调节RP可以改变VB的电压(电位器中心头的电压值)。VB值为比较器设定的阈值电压，称为VTH。

        设计时希望散热片上的温度一旦超过80℃时接通散热风扇实现散热，则VTH的值应等于80℃时的K值。一旦VA>VTH，则比较器输出低电平，继电器K吸合，散热风扇(直流电机)得电工作，使大功率器件降温。VA、VTH电压变化及比较器输出电压Vout的特性如图2所示。这里要说清楚的是在VA开始大于VTH时，风扇工作，但散热体有较大的热量，要经过一定时问才能把温度降到80℃以下。

图2 散热风扇自动控制说明图

        从图1左可看出，要改变阈值温度TTH十分方便，只要相应地改变VTH值即可。VTH值增大，TTH增大；反之亦然，调整十分方便。只要RT确定，RT的温度特性确定，则R1、R2、RP可方便求出(设流过RT、R1及R2、RP的电流各为0.1～0.5mA)。

        2、窗口比较器

        窗口比较器常用两个比较器组成(双比较器)，它有两个阈值电压VTHH(高阈值电压)及VTHL(低阈值电压)，与VTHH及VTHL比较的电压VA输入两个比较器。若VTHL≤VA≤VTHH，Vout输出高电平；若VA<VTHL，VA>VTHH，则Vout输出低电平，如图3所示。图3是一个冰箱报警器电路。冰箱正常工作温度设为0～5℃，(0℃到5℃是一个“窗口”)，在此温度范围时比较器输出高电平(表示温度正常)；若冰箱温度低于0V或高于5℃，则比较器输出低电平，此低电平信号电压输入微控制器(μC)作报警信号。

图3 窗口比较器原理说明图

        温度传感器采用NTC热敏电阻RT，已知RT在0℃时阻值为333.1kΩ；5℃时阻值为258.3kΩ，则按1.5V工作电压及流过R1、RT的电流约1.5 uA，可求出R1的值。R1的值确定后，可计算出0℃时的VA值为0.5V(按图3中R1=665kΩ时)，5℃时的VA值为0.42V，则VTHL=0.42V，VTHH=0.5V。若设R2=665kΩ，则按图4，可求出流过R2、R3、R4电阻的电流I=(1.5V-0.5V)/665kΩ=0.0015mA，按R4×I/=0.42V，可求出R4=280kΩ再按0.5V=(R3+R4)0.0015mA，  则可求出R3=53.3kΩ。

本例中两个比较器采用低工作电压、低功耗、互补输出双比较器LT1017，无需外接上拉电阻。
