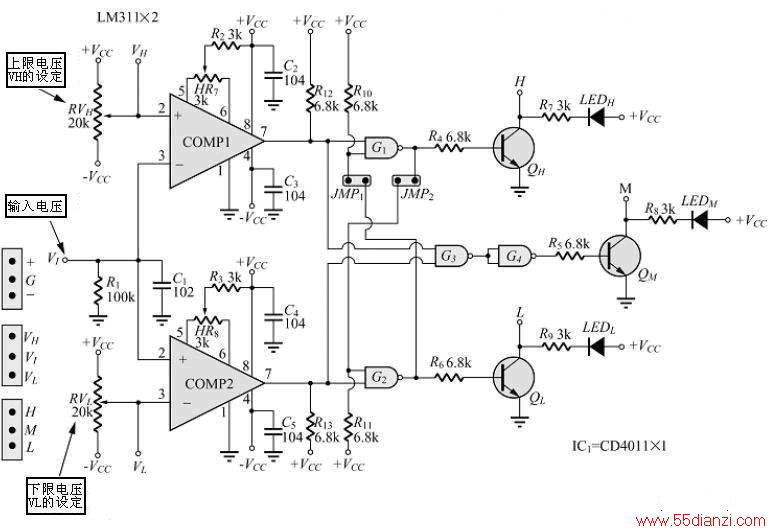

上下限电压比较器电路

　　这个线路能达到比较电压大、中、小的指示,若输入电压：
　　
　　(1)V1>VH(大于上限电压),LEDHON
　　
　　(2)VH>V1>VL(位于上、下限之间),LEDMON
　　
　　(3)V1<VL(小于下限电压),LEDLON
　　
　　COMP1、COMP2:
　　
　　这两个电压比较器都是LM311.其电源使用双电源±VCC,使得COMP1和COMP2可以做正、负电压的比较,即VH、V1、VL可以使用正电压或负电压.诱因LM311第1脚接地,使得其输出电压转换成只有0V和Vcc(没有-Vcc的情况),便能于LM311输出端直接驱动数字IC.若±Vcc=±5V,则可用TTL数字IC,或CMOS数字IC.若±Vcc=±12V、±5V,则可用CMOSIC配合之。
