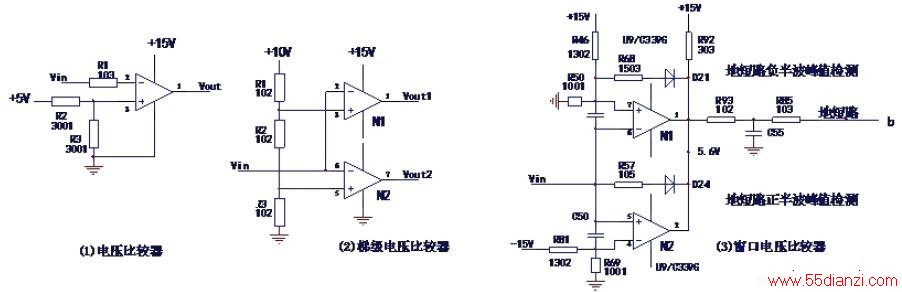

下图为三种电压比较器电路，电压比较器的作用是比较两个输入电压信号的大小，图（1）电路，放大器的同相输入端的电压，为R2、R3两电阻对+5V的分压值2。5V，称为基准电压值，输入信号与此基准值比较，高于此值时，则输出为0V低电平信号，低于低值时，则输出为+15V高电平信号。电路又称为单值比较器，电路的输出状态取决于输入信号电压的一个值（一个点）——2。5V。
将两级电压比较器接为图（2）电路，则成为梯级电压比较器，电路有一路输入信号，两路输出信号。
N1、N2两级电压比较器，输入的是同一路信号电压，但两级电路同相输入端的基准电压值不同，N1基准电压为6。6V，N2基准电压值则为3。3V。当输入信号由0V到逐渐上升时，当上升为3。3V以上时，N2的输出状态先变为低电平；N2在输入信号值大于6。6V时，才有低电平信号输出。图（2）电路在用于直流回路电压检测电路时，当因负载电机再生发电能量回馈至直流回路，使直流回路电压上升到一定值时，N2先输出制动动作信号，将制动电阻接入直流回路，消耗电压增量；若电压继续上升，N1则输出OU过压信号，变频器保护停机。
若将两级电压比较器接为图（3）电路，则构成窗口电压比较器电路。相对于单级电压比较器电路，窗口电压比较器可称为双值比较器了。电路有两个基准比较值，输出一路信号。当输入信号≥基准电压1≤基准电压2时，电路输出状态转换。在输入信号的中间值的一个范围内，输出状态不变。图（3）电路为接地故障信号处理电路。N1放大器的同相端是R46、R50对+15V的分压值，N2放大器的反相端是R81、R69对-15V的分压值。输入三相电流采样信号进入到N1的反相输入端和N2的同相输入端，分别与正分压值和负分压值相比较，无论是输入信号的正半波或负半波，只要大于两个基准值，便会报出地短路信号。
电压比较器应用数字电路，可据信号幅度灵活设置基准电压，比采用数字电路更为方便。另外，图（3）电路采用开路集电极输出的运算放大器电路，可以实现输出端的并联输出，使电路更为简洁。若采用普通放大器，则输出信号还要经两只二极管隔离，再并接在一起。
三类电压比较器电路，常用于将检测的电流或电压的模拟信号，转化为开关量信号——故障信号输出，供实施控制动作和停机保护之用。
检测方法：
1、放大器输出端只有两个电平状态，低电平，接近供电的地电平或负供电值；高电平，接近正供电值；
2、测反相输入端低于同相输入端电压值，则输出为低电平，反之，则输出为高电平。
3、可通过短接两输入端或人为改变输入端电压的方法，测量输出端高低电平的相应变化，来判断电路是否处于正常状态。
