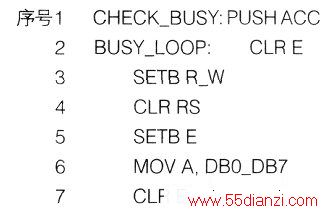

序号1（程序解释，以下同）：标号CHECK_BUSY作为检查忙碌标志信号子程序的名称，将累加器的内容入栈保护。
序号2:置E=O，禁止读写LCM。
序号3：置R_W=1，选择读模式。
序号4：置RS=O，选择指令寄存器。
序号5：置E=1，允许读写LCM。
序号6：将LCM的DBO_DB7数据读至累加器中。
序号7：置E=O，禁止读写LCM。

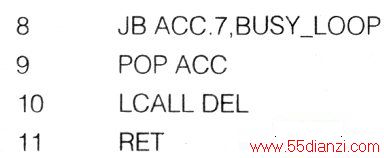

序号8：判断由LCM读人数据的第7位（即BF）是否为17若等于I表示LCM忙碌中，程序跳转到BUSY_LOOP处继续查询：否则顺序执行。
序号9：将存入堆栈区中的内容弹出给累加器。
序号10:调用延时子程序，延时约2.7mS。
序号11：子程序返回。
写指令到LCM(IR寄存器)子程序
写指令到LCM是使用第8组指令：DDRAM地址设定。DDRAM地址设定后，便可对LCM写入指令了。

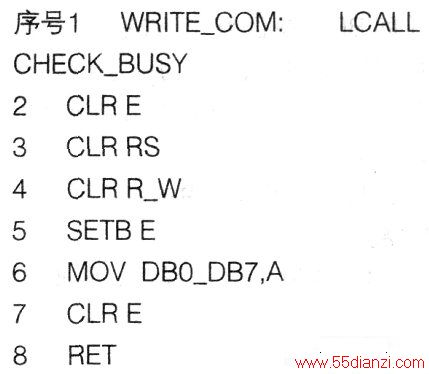

序号1（程序解释，以下同）：标号WRITE_COM作为写指令到LCM子程序的名称，调用检查忙碌标志信号子程序CHECK_BUSY。
序号2：置E=O，禁止读写LCM。
序号3：置RS=O，选择指令寄存器。
序号4：置R_W=O，选择写模式。
序号5：置E=l，允许读写LCM。
序号6：将累加器内容（指令）传送至LCM的DBO_DB7中。
序号7：置E=O，禁止读写LCM。
序号8：子程序返回。
写数据到LCM(DR寄存器)子程序写数据到LCM是使用第10组指令：写数据到CGRAM或DDRAM中。
实际上就是写数据到DR寄存器。

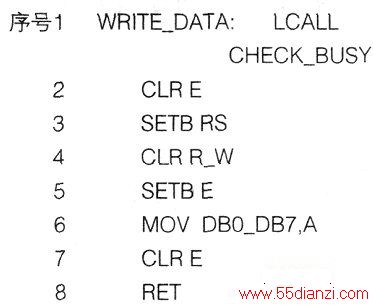

序号1（程序解释，以下同）：标号WRITE_DATA作为写数据到LCM子程序的名称，调用检查忙碌标志信号子程序CHECK_BUSY。
序号2：置E=O，禁止读写LCM。
序号3：置RS=1，选择数据寄存器。
序号4：置R_W=O，选择写模式。
序号5：置E=1，允许读写LCM。
序号6：将累加器内容（数据）传送至LCM的DBO_DB7中。
序号7：置E=O，禁止读写LCM。
序号8：子程序返回。
清除显示屏子程序
清除显示屏使用第1组指令。清除显示屏子程序的作用有三个。其一是将DDRAM的内容全填入空白码20H；其二令光标回到显示屏的左上方；其三令地址计数器AC的值为O。

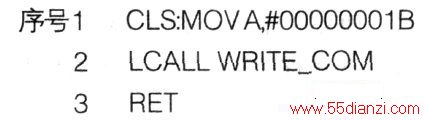

序号1（程序解释，以下同）：标号CLS作为清除显示屏子程序的名称，将立即数OOOOOOOIB传送给累加器。
序号2：调用写指令到LCM（IR寄存器）子程序。
序号3：子程序返回。
启动LCM子程序当电源打开后，MCU必须要启动LCM工作。启动LCM工作的方式有两种：
1．自动启动（冷启动）。
2．指令启动（热启动）。
如果在打开电源时，加在LCM上的电源时序变化符合图1的变化特性，则LCM会自动执行下列的指令以启动工作：
1．自动清除显示屏。
2．自动功能设定。DL=1设定8位数据传送；N=O设定为显示一行；F=O设定使用5x7字型。
3．自动设定显示屏ON/OFF控制。
D=O设定显示屏不显示；C=O设定光标不显示；B=O设定不闪烁。
4．自动设定进入模式设定I/O=1设定为递增模式；S=O设定显示屏不移动。
在LCM执行自动启动的工作后，MCU只要依照系统所需要的功能重新对LCM依序下达功能设定指令、显示屏ON/OFF控制指令及进入模式设定指令即可。在一般的使用情形之下，电源打开的时序都可以符合图1的变化特性，所以MCU启动LCM的子程序也只需要利用WRITE_COM子程序，对LCM下达功能设定指令、显示器ON/OFF控制指令及进入模式设定指令即可。例如，要让LCM使用8位数据传送、显示两行、使用5x7的字型、显示屏显示、光标要显示但不闪烁及每一次数据输入DDRAM后光标向右移动一格，则LCM启动子程序可写成如下。

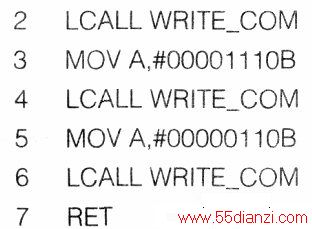

序号1（程序解释，以下同）：标号INITIAL作为启动LCM子程序的名称，将立即数O0111000B送入累加器中，LCM设定为使用8位数据传送、显示两行、使用5x7字型。
序号2：调用WRITE_COM写指令到LCM（IR寄存器）子程序。
序号3：将立即数OOO01110B送入累加器中．LCM设定为显示屏显示、光标显示并闪烁。
序号4：调用WRITE_COM写指令到LCM（IR寄存器）子程序。
序号5：将立即数OOOO0110B送入累加器中．LCM设定为每次数据输入DDRAM后，光标向右移动一格。
序号6：调用WRITE_COM写指令到LCM（IR寄存器）子程序。
序号7：子程序返回。
如果LCM电源打开时，电源的时序特性不符合图1要求，则必须要使用指令启动（热启动）的方式启动LCMo图2为使用8位数据传送时的指令启动的流程。具体程序读者朋友可在学会字符型LCD显示器编程技术后自行编写。使用指令启动方式启动LCM时，在未执行一般的启动动作之前，不可以检查忙碌标志信号BF的值，否则会无法启动LCM，这点请特别注意。
