如何解决Nios II的"Leaving target processor paused

使用环境：QUARTus 6.0 SP1 + Nios II 6.0 + DE2 (Cyclone II EP2C35F627C6)

C++在template部分，有一个让人诟病之处是：compiler所回报的错误讯息很难debug，导致很多人对template避而远之。Nios II也是如此，错误讯息并不明显，初学者常看到以下错误讯息。

导致这个错误讯息的原因很多，可惜Nios II并没有在错误讯息中明确的告知错误原因，导致初学者不知该如何debug。

请依序检查以下设定：

1.在Quartus II中将Unused PINs设成tri-stated

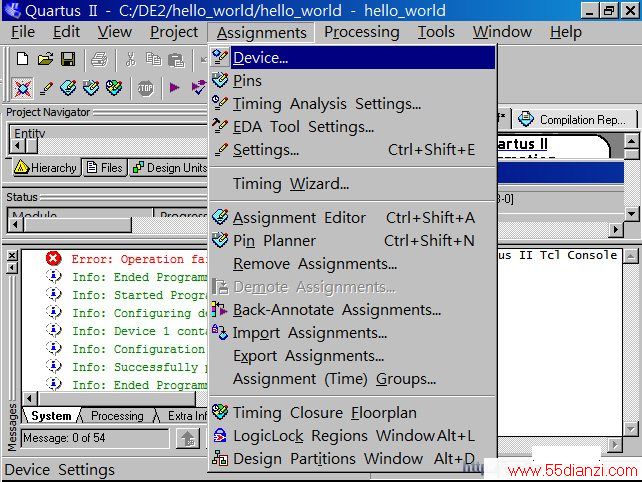

Assignments -> DevICe



出现Setteing视窗，按下Device & Pin Options

出现Device & Pin Options视窗，将Reserve all unused pins:选择 As input tri-stated。

2.在SOPC Builder中，将singnal设成Assign in Quartus II Project

(当SOPC Builder中有设定Target Board时，才需设定此页，若为Unspecified Board时，则无此页设定。)

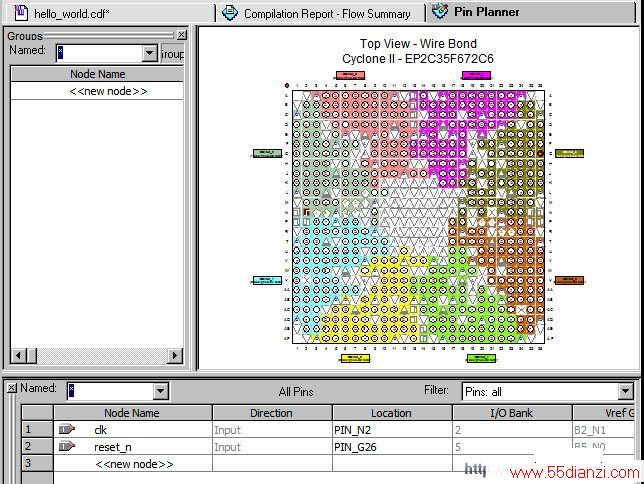

3.clk和reset_n也要加上pin assignment
初学者常忘记将clk和reset_n加上pin assignment，clk的pin assignment在DE2为PIN_N2 (50 MHz)，这没问题，但reset_n要接什么呢?这里很tricky，一定要接上KEY!!接switch没用!!

pins.tcl


cmp add_assignment "hello_world" "" "clk" "LOCATION" "PIN_N2"
cmp add_assignment "hello_world" "" "reset_n" "LOCATION" "PIN_G26"

原本也怀疑是不是DE2开发版有问题，换过5块版子后，证明是设定的问题。Quartus II这类EDA工具，还是没有软体开发工具如Visual Studio那样成熟，Visual Studio的错误讯息很明显，很容易根据错误讯息debug，但Quartus II、Nios II的错误讯息都很含糊， 完全需靠经验和不断的尝试错误。
