编辑PIC12C5××源程序的方法

　　编辑PIC12C5××的源程序，和编辑PIC其它芯片的源程序一样，是在MPLAB(5.70版)集成开发环境软件下进行，以便进行编程的一体化操作，即编辑PIC单片机的源程序.ASM一创建源程序的项目．Pjt→加载源程序．ASM→汇编源程序生成源程序的目标码．hex．
　　
　　1．编辑PIC12C5××源程序的固定格式在建立PIC12C5××的源程序时，同其它PIC单片机一样，应使用列表伪指令和给通用寄存器赋值。即：LIST P=12C5××；选芯片型号INCLUDE P12C5xx．INCCOUNTl EQU 08H；自定义寄存器地址COUNT2 EQU 09H；以便读写自定义寄存器的内容（数值）如果使用MPLAB较低版本，程序中要用的专用寄存器也需用伪指令EC)U定义其地址，即使用MPLAB5.70版，如果状态寄存STATUS被派上用场（如PIC12C509需选页面）时，也应用伪指令EQU定义其地址（包括STATUS对应位的地址）。
　　
　　2. 110口GPIO（地址：06h）的表示方法PIC12C5××只有一个I／O口，命名为GPIO的专用寄存器，在编辑其源程序时，GPIO的位表达式如下表所示。
　　
　　下表的用途：供PIC12C5××编辑源程序时，供“位”指令的书写依据。

　　3．PIC12C5××的专用寄存和初始化编辑PIC12C5××的源程序时，除了上述简介的固定格式外，接着是对选定芯片的初始化。对PIC12C5x×的初始化，需用相关的专用寄存器完成，现介绍如下：
　　
　　(1)TRIS方向控制寄存器。专用寄存器TRIS是管理GPIO口线的输入或输出的。TRIS位中的1信号，会将I/O口线（对应位）设置为输入态（高阻抗），O信号为其输出态。有两点例外，GP3只能是输入态，GP2还要受专用寄存器OPTION的TOSC位的限制，可使GP2为输入态而不管TRIS的设置。对PIC12C5××，用户不能对TRIS寻址（数据存储器图3上无TRIS的地址）的，所以设置GPIO的I/O口线输入或输出时，应通过TRISGPIO的这条指令进行设置，此时W(工作寄存器)的内容会自动置入TRIS中，为此设置I/O口线的输入或输出的指令应为：MOVLWB‘××××××××’TRISGPIO
　　
　　两条不可分割的指令。上式中的“×”代表用户设置的输入或输出0或10
　　
　　(2)OPTION参数定义寄存器。OPTION是一个8位的专用寄存器，其功能是用来定义芯片的工作参数，其特点与TRIS相似，对PIC12C5××，用户不能对OPTION寻址的（数据存储器图3上无OPTION的地址）。OPTION的内容也是由W的内容置入，其置入的指令为MOVLWB‘×××××××בOPTION
　　

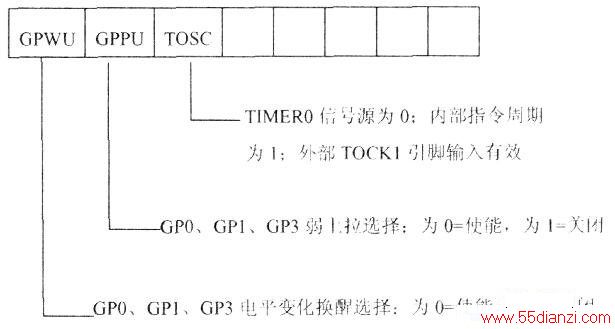

　　OPTION的位功能，如下图所示。
　　
　　说明：1．图中未列出的位-PIC16F84相似，目前’暂不用．所以未列出。

　　2根据OPTION已列出的位，要使GP2为输出，除了TRIS设置外，还应外加
　　
　　MOVLW B'11000000'
　　
　　OPTION
　　
　　的两条指令。
　　
　　(3)FSR（地址：04h）选择寄存器。FSR和INDF（间址寄存器）配合完成间接寻址，目前暂不用该功能。FSR寄存器宽度为5位，其中FSR<4:0>（0~4位）用来寻址32个寄存器( RAM)，而FSR<5>位，则用来选择寄存器体（Bank），这点与PIC16F84完全不同。对PIC12C508不存在体选问题，可不设置，而对PIC12C509，因存在Bank0、Bankl．需要其体选，所以对PIC12C509，当FSR( 5)=0时，选Bank0，FSR( 5)=1时，选Bankl。
　　
　　上述介绍的几个专用寄存器TRIS、OPTION、FSR，其主要目的是为了编辑PIC12C5×x GPIO口基本功能源程序时，所需的必备的知识，了解上述专用寄存器的用途，即可快速切入PIC12C5××的编程方法。
