驱动器+光耦器+可控硅组成的空调PG风机电路

驱动器+光耦器+可控硅组成的空调PG风机电路

点击数:7225 次   录入时间:03-04 11:58:30   整理:http://www.55dianzi.com   冰箱-空调-环境调节

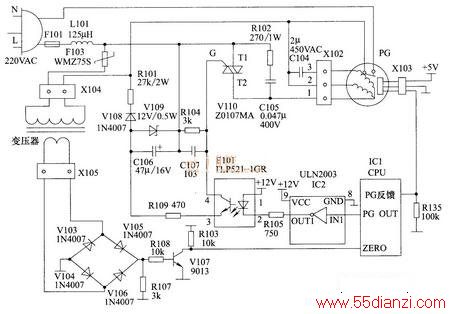

  下图所示是反相驱动器+光电耦合器+可控硅组成的PG风机电路。PG风机内置过载保护器、C104是风扇电容;ULN2003反相驱动器、TLPJ21-1GR光电荆合器、V110可控硅组成驱动电路;变压器、V103~V106二极管、V107三极管等组成过零检测电路;V109稳压二极管、V108整流二极管、C106滤波电容等组成+12V电源电路,负责对驱动电路提供+12V电源。

  (1)过零检测

  220VAC50Hz正弦电压,送变压器初级在次级形成14.5V50Hz正弦电压,由V103~V106组成的桥式整流电路产生的脉动直流电压,通过R108送V107的基极。当正弦电压处于上、下半周期时,V107基极≥0.6V则饱和导通其C极输出。V,当正弦波电压处于零点及附近时,V107基极电压<0.6V则截止其C极输出5V高电压。V107的C极这种高、低电压变化就形成了与电网电压过零点同步的方波信号,作为过零检测脉冲,送CPU作为输出风扇控制信号的条件之一。

  (2)+12V电源

  接通电源后,220VAC经PG内过载保护器传输,R101降压、V108整流、C106滤波、V109稳压,在C106的两端形成右正左负的直流12V电压,作为TLP521-1GR的三极管侧的工作电压。

  (3)驱动电路

  CPU由PGOUT脚输出式风扇控制信号,经ULN2003倒相放大,TLP52-1GR再放大及强弱电隔离由后④脚输出,触发V110导通,使220VAC,经F101保险管、扼流线圈L传输,送V101降压T1极被降压后由T2极输出,送PG电机的,启动PG电机运转。PG电机的转速与CPU的PGOUT脚输出脉宽成正比例。

  (4)转速反馈

  PG电机运转后,开始由插头X103输出转速检测信号,直接反馈回CPU的PG反馈脚,作为自动调整PGOUT脉宽和执行风扇异常保护的依据。

  (5)过热保护

  当PG电机因故温度达到100℃时,内置的过载保护器断开,切断整机的220VN线回路,空调器停止工作,避免内风机及其他器件损坏。当温度下降到85℃时,PG内的过载保护器自动闭合,空调器进入通电初始状态。
