驱动器+光耦可控硅+可控硅组成的空调PG风机电路

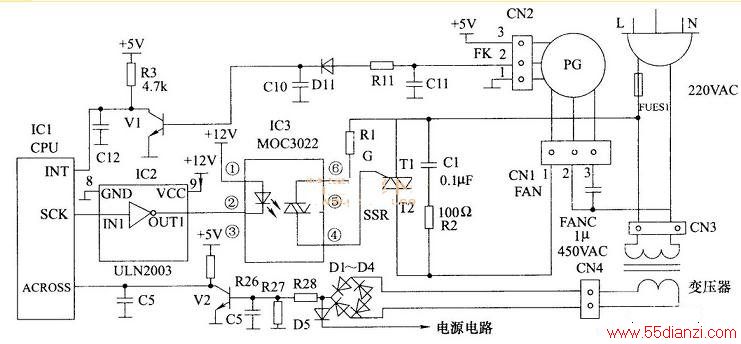

　　下图所示是反相驱动器十光耦可控硅＋可控硅等组成的PG电机及驱动电路。ULN2003反相驱动器、MOC3022光耦可控硅、SSR可控硅组成驱动电路；R11、D11、V1组成转速反馈电路，变压器D1～D4、V2组成过零脉冲检测电路。
　　
　　CPU由SCK输出端输出脉宽调制式风扇控制信号，经ULN2003倒相放大，触发MOC3002导通其④脚输出交流电压，触发SSR导通，接通PG电机回路，PG电机开始运转，由CN2输出转速检测脉冲，经R11、D11、C10整形和消干扰，送V1倒相放大后，反馈回CPU的INT（中断）脚，与用户设定的转速比较后，自动调整SCK输出信号的脉冲宽度，从而控制SSR的导通量，以控制对PG电机提供的电压（220V减去可控硅的T1、T2极间压降），控制PG电机工作在设定转速。
