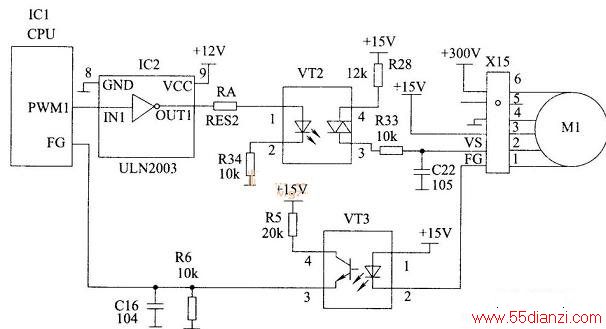

下图所示是直流风机电路。M1直流风机采用+300V、+15V双供电方式。调高风速时,CPU输出的PWM1脉宽提高,通过ULN2003驱动器倒相放大后,驱动VT2光耦可控硅导通量大,使M1内的绕组流经的电流大,形成的磁场强,电机转速高;反之相反。 M1运转后由X15插头的①脚输出相应的转速检测信号,送VT3光电耦合器放大后由③脚输出,反馈给CPU的FG脚,被CPU分析后作为自动调整PWM1脉宽和执行风扇异常保护的依据。
