由MP6403模块构成的变频空调风机电路

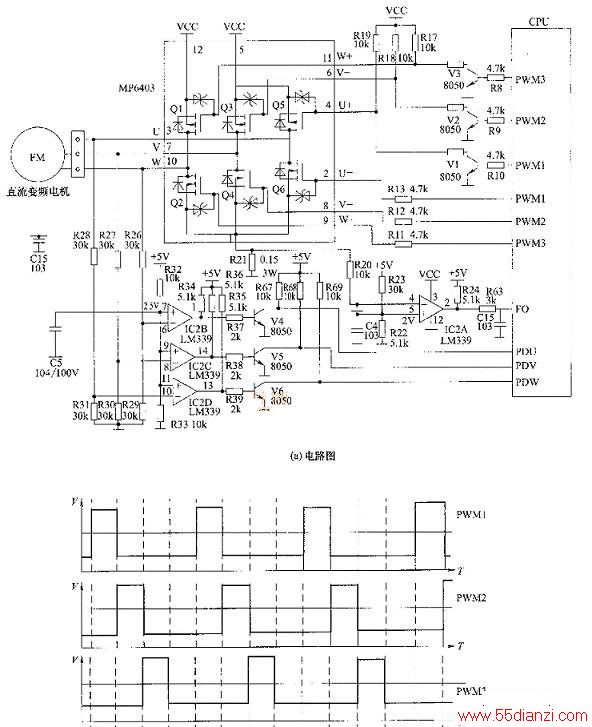

　　下图所示是MP6403模块组成的变频风机电路和工作波形。MP6403是高功率（36W）开关式功率模块，用于驱动3相双极脉冲电机，G栅门需4V驱动电压。MP6403由3个P沟道场效应管、3个N沟道场效应管组成三组对管。要求每组对管G极输入的PWM信一号幅度相同但极性相反，以使这个桥壁的上、下管对管一个导通时，另一个必须截止每个周期内三组对管工作时间各占1/3，目的是实现电流均匀处理，使各组对管的负载能力均衡。

　　
　　LM339电压比较器用于转子位置检测和故障反馈。其内置翻转电压为6mV的四个电压比较器，当输入端电压正向时（“＋”脚电压高于“－”脚），内部控制输出端的三极管截止；当电压反向输入时（“－”脚电压高于“＋”脚电压），内部控制输出端的三极管导通，输出端相当于与地短路，呈现0V低电压。
　　
　　（1）风速控制
　　
　　CPU输出的PWM1、PWM2、PWM3脉宽调制信号的幅度相同、相位相差120°，这三路信号作为风速控制，一方面通过电阻R13～R11送MP6403的②、⑧、⑨脚，作为U－、V－、W－信号，分别送Q6、Q4、Q2 N沟道场效应管的G极；另一方面，经V1V3倒相放大后作为U＋，V＋，W＋信号，分别送MP6403内的Q5，Q3，QIP沟道场效应管。上述六路信号轮流控制Q1～Q6的导通顺序及导通量，以在③、⑦、⑩脚形成幅度相同、相位相差 120°的电压，作为U、V、W三相电，提供给变频电机使之运行在相应转速。
　　
　　当调高风速时，CPU输出的PWM脉冲增大，MP6403内的Q1、Q3、Q5导通时间增大，由③、⑦、⑩脚输出的三相电的电压高，变频电机转速增大，反之相反。
　　
　　（2）转子位置检测
　　
　　MP6403的③、⑦、11脚输出的三相电压，还经R28－R26与R30－R29分压取样，分别提供给LM339内的IC2B，IC2D，IC2D的“－”极，以与各自“＋”极的2. 5V基准电压（由R32与R33对＋5分压形成）比较后，控制内接比较器的导通／截止状态，在13、14、①脚输出端形成转子检测方波脉冲，再经V4～V6倒相放大后，提供CPU的PDU、PDV、PDW端，被CPU分析做出相应的动作。
　　
　　（3）故障检测
　　
　　当变频电机短路或MP6043击穿，会使VCC－ MP6403的⑤脚和12脚、①脚→R21→地，构成的回路流经的电流很大，在R21两端形成的压降升会大幅度升高，并通过R20使IC2A的④脚电压高于⑤脚的基准电压2V，IC2A翻转为导通状态其②脚输出为0V低电平，通过R63反馈给CPU的FG故障检测，被CPU分析后判断功率模块过流，停机保护，并报警风机过流故障代码。
