单相电导风电机通常用“SM”或“M”表示,它得到220VAC就开始运转无需启运电容。单相电导风电路根据方式分为:电脑控制式,机械控制式。
(1)电脑型单相电机导风电路
由电脑板上的CPU输出导风控制信号,用“SWING”表示,简写为“SW”,有的用“MS”或“WFM”表示。

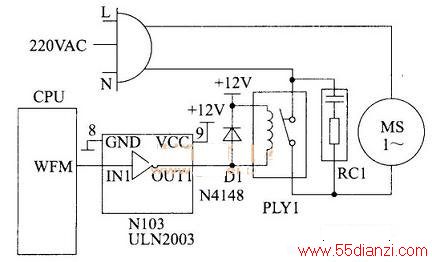

下图所示是典型的电脑型单相电机导风电路。广泛用于分体柜式空调器和电脑型窗式空调器。当CPU的摆风脚WFM输出+5V高电平时,经ULN2003倒相放大由OUT1输出0. 8 V低电平,驱动继电器RLY1触点闭合,接通摆风电机MS1~的220VAC供电电路,摆风电机运转,通过齿轮机构带动导风移动。使室内机吹出的冷(热)风均匀吹向左右各个方向。
(2)机械控制式单相电机导风电路

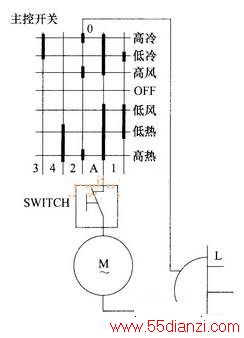

下图所示,应于机械控制式窗式空调器。当选择送风、制冷、制热任意模式时,主控开关的。线与A线接通。此时,如果打开摆动开关SWITCH(又称拨动开关,有的用“SS”表示),就会接通导风电机M~的220VAC供电电路,导风电机开始工作。
