空调器外盘温检测电路

　　外盘温检测电路因一般用于化霜控制，因此，又称为化霜电路。
　　
　　外盘温是外部盘管温度的简称，英文“OuterPIPETemperature”，缩写为“OUTPIPE”，在电路中有的“TE”表示。外盘温热敏电阻一般固定室外热交换器侧端“U"型管上专用铜筒内，用于采集室外热交换器盘制铜管的温度，标注值一般灰5kΩ或10kΩ，15kΩ。
　　

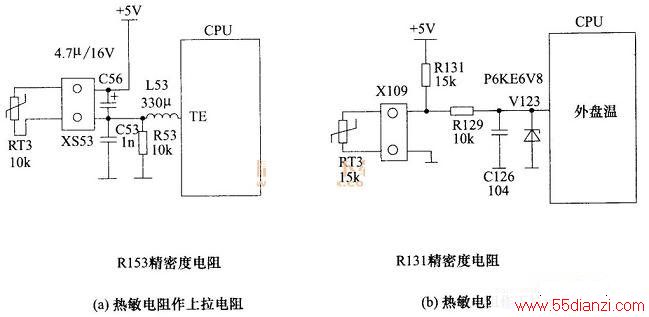

　　下图所示是两种典型的外盘温检测电路。其中图（a）的工作过程如下：
　　
　　室外热交器盘制铜管的温度，通过其侧端“U”的铜筒传至其内的负温度热敏电阻RT3，该电阻的变化随外盘管的温度变化，与R53精密度电阻对＋5V电源分压后，提供给CPU的TE脚，被CPU与软件数据比较后，判断出室外热交换器的温度及热敏电阻状态，做出下列相应动作。

　　（1）室外热交换器防过热保护
　　
　　制冷运行时，当T外盘≥54℃，执行室外热交换器过载保护程序，此时室内风速调低一档，有的空调器还将外风速降一档；T外盘≥75℃时，令压缩机停转。在T外盘下降至＜50℃时，退出过载保护。
　　
　　（2）除霜控制
　　
　　制热运行时，当T外盘＜－5℃连续30s，如压缩机累计运行45min，进行化霜操作6～8min。化霜至T外盘≥10℃，化霜结束。
　　
　　化霜过程如下：压缩机停止，室外风扇继续运转，室内风扇低风运行（若室内管温不于30℃时，停止运行）→20s后室外风扇停止→30s后四通阀断电、室内风扇停止运行→60s后压缩机、四通换向阀启动。
　　
　　（3）热敏电阻开路和短路保护
　　
　　当CPU检测外盘温脚电压为0V或＋5V时，判断外盘热敏电阻有短路或开路，停机保护，声光报警故障代码。
