空调器复位IC式CPU工作条件

　　复位IC的常见型号有N34064、TD6000、MCP100－315DI/TO、51951等。类似于小型三极管，有＋5V、地、复位电压输出三引脚。
　　

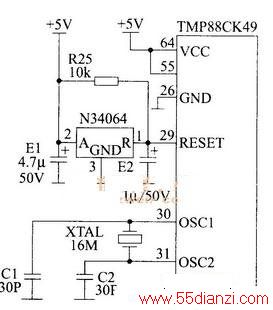

　　下图所示是由专用复位IC组成的CPU工作条件。N34064是复位专用集成电路，在②、③脚间得到＋5V电源后就开始工作，由①脚输出约＋5V电压，对复位电容E2充电，E2两端电压由0V逐渐上升，约几微秒后E2充满电两端电压上升到约5V，这样在E2两端形成电压值约5V但时间滞后＋5V电源几微秒的电压，提供给CPU的复位端RESET，CPU据此在低电平（4.6V以上）期间复位归零，高电平期间启动工作。

　　CPUTMP88CK49在64和26脚之间得到＋5V电源，就启动内部振荡器工作，与30、31脚外接晶体配合，产生16MHz振荡脉冲，经分频后作为时钟脉冲，协调统一各数字电路的工作节拍。此时，如果29脚复位电压正常，就启动工作，开始接收处理用户指令。
　　
　　维修提示：
　　
　　C1和C2的容量、XTAL晶体的频率共同决定振荡频率，任意一个出现问题，均会造成不振荡或振荡频率偏移，引起CPU不工作或程序错误。XTAL频率偏移在电压上体现不出来，必须用代换法证实。C1、C2损坏多为击穿，容量变小、失效的概率极小，一般不考虑。
