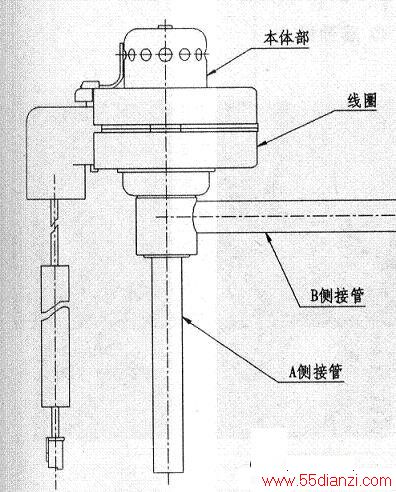

电子膨胀阀有步进电机型和电磁线圈型两种结构形式。电磁线圈型严格地说是一种电磁膨胀阀。目前，在家用空调、冰箱等制冷设备中常说的电子膨胀阀通常指的是步进电机型。该类电磁阀由阀体、阀芯、波纹管、传动机构和脉冲步进电机等组成，如下图所示。

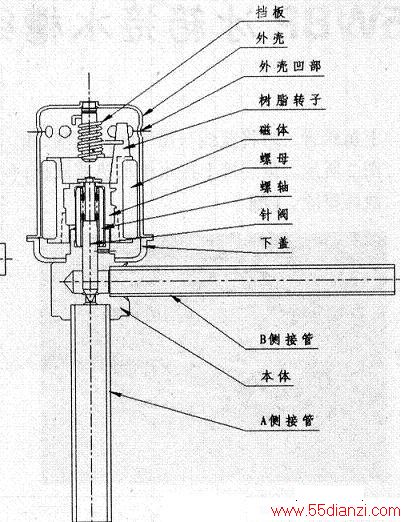

阀体是指膨胀阀本身，由针阀、磁体及上下盖等部件组成，如下图所示。针阀的开度大小靠回气过热度（通过回气温度和压力检测得到）控制，过热度越大开度越大，过热度越小开度也就越小。

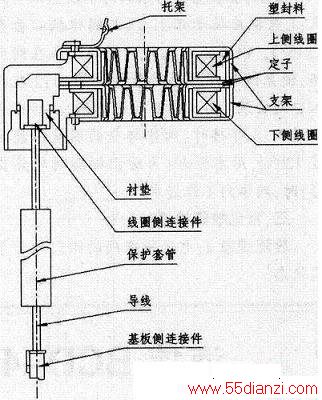

波纹管是将制冷剂通道与运动部件隔开，以防制冷剂泄漏。脉冲步进电机是驱动机构，主要由线圈、支架、连接件等组成，如下图所示。
传动机构的作用是将电机的旋转运动转变为阀芯的往复运动。传动机构有两种，减速式传动机构包括齿轮副（两个相啮合的齿轮组成的基本结构）、罗纹副（利用螺纹旋合实现连接作用的机械组合）、传动杆等。直动式传动机构没有齿轮副。
提示：膨胀阀也称节流阀，是组成制冷系统的主要部件，安装在蒸发器入口处，是制冷系统的高压与低压的分界点。其功用是：把来自贮液干燥器的高压液态制冷剂节流减压，调节和控制进入蒸发器中的液态制冷剂量，使之适应制冷负荷的变化，同时可防止压缩机出现液击（即未蒸发的液态制冷剂进入压缩机后被压缩，极易引起压缩机阀片的损坏）和蒸发器出口蒸气异常过热现象。
