变频空调器室内机电源电路主要由交流220V输入端、过压保护器ZO1，滤波电容C07、电感线圈L05、变压器、桥式整流电路、滤波电容、三端稳压器等元件组成的。

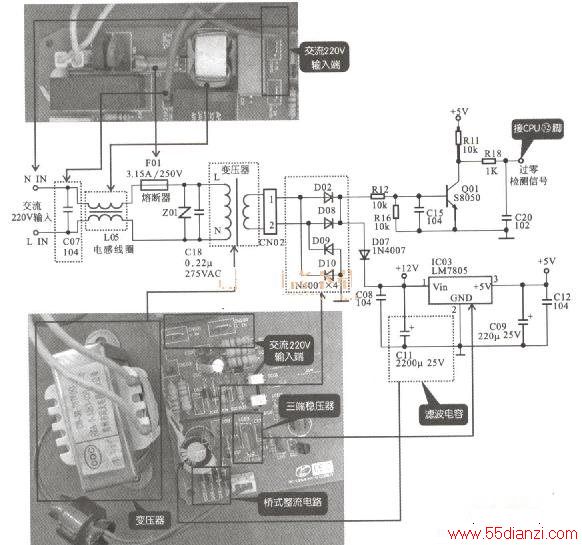

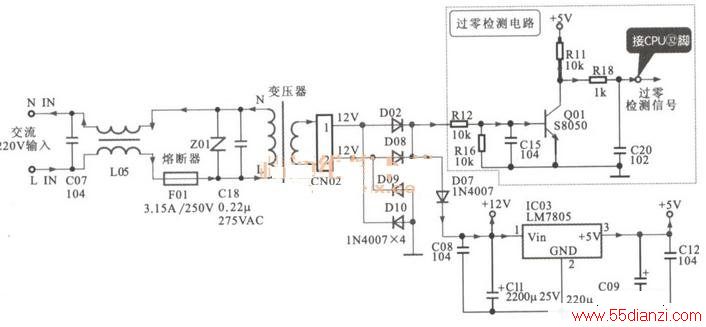

上图所示为海信KFR-35GW/06ABP变频空调器的室内机电源电路结构及其电路图对应关系。从该图中可知，变频空调器室内机的电源电路，由交流220V输入端为室内机电路输入供电电压，经电源电路滤波、降压、整流、稳压等处理后，输出＋12V、+5V的低压电，为变频空调器的室内机提供工作电压。如下图所示为室内机电源电路的信号流程。
①交流220V经接线板为室内机供电，先经滤波电容C07和互感滤波器L05滤波处理后，经熔断器F01送入室内电源电路中。
②入的交流220V电压经变压器降压后，输出交流12V的交流低压电。
③变压器输出的12V交流低压电，经桥式整流电路（D02、D08、D09、D10）和滤波电容C08整流滤波后，输出＋12V电压，送入三端稳压器IC03中，经三端稳压器稳压后，输出＋5V电压，为变频空调器室内机各个电路提供工作电压。
关键提示：过流保护电路室内机电源电路的整流输出电压端，设置有过零检测电路，变压器输出的交流12V，经桥式整流电路（D02、D08、D09、D10）整流输出100Hz脉动的直流电，经R12和R16分压提供给晶体三极管Q01，当电Q01的基极电压小于0.7V时，Q01不导通；而当Q01的基极电压大于0.7V时，Q01导通，从而检出一个过零信号经32脚送入微处理器中，由微处理器对变频空调器进行停机保护控制。
过零检测电路作用过零检测电路输出的脉冲信号时与交流50Hz电源同步的100日z信号，该信号送入微处理器，作为参考基准信号。
