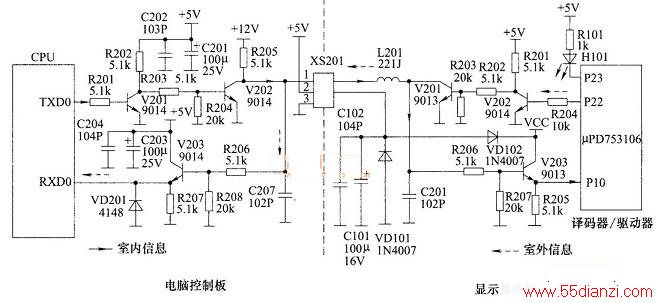

下图所示是长虹KFR-60LW/DXS空调器的电脑板与操作面板之间的通讯电路,属于三极管传输方式。
(1)电脑板向显示操作板传输信息
电脑板向显示操作板传送的信息包括室温、内盘管温、外盘温、空调器的运行模式、用户设定的信息等。当CPU要求输出数据时,由TDX。脚输出数据包,经电脑板上的V201、V202放大,通过插头XS201送显示操作板。再经显示操作板上的L201、R206送V203进一步放大后,提供给译码/驱动器的P10脚,被译码/驱动器解码后,驱动显示屏显示相应的符号。
(2)电脑板接收显示操作板的信息
显示操作板向电脑板传送的信息,包括操作键命令、遥控信号命令、测试命令、机型设置命令,这些信息打包成数据包后由显示操作板的P22脚输出,经V202、V201放大,L201、XS201的①脚传输,送电脑板上的V203进一步放大后,送CPU的RXD。脚,被CPU分析后作出相应的动作。
维修提示:显示板显示正常、面板或遥控器能操作任意一种情况存在,就说明通讯电路正常。
