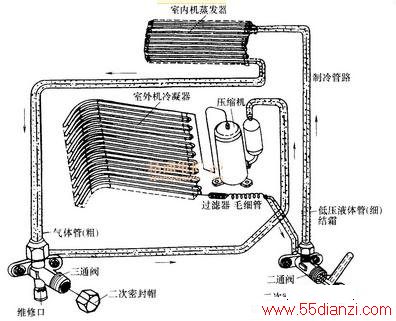

下图所示为单冷分体壁挂空调器制冷系统,由压缩机、冷凝器、蒸发器、毛细管、三通阀、二通阀、低压液体管(又称高压管、细连接管)、气体管(又称低压管,粗连接管)等组成。从图中可以看出,这种空调器较之窗式空调器增加三个器件,即二通阀、三通阀、室内外机连接粗细管。
二通阀、三通阀用于室外机与室内侧的通/断控制,空调器出厂时二者均关闭,以保证工厂在室外机充注的制冷剂不被流失。空调器安装后,这两个阀门均被打开,以使室外侧与室内侧接通,实现制冷剂量的循环流通。
当接通电源制冷开机时,压缩机开始运转,来自室内机蒸发器的低压制冷剂气体通过气体管、三通阀被压缩机吸入后,压缩成高温、高压气体,排入室外机冷凝器内,其热量与空气交换后排出室外,制冷剂被冷却后由气态冷凝成为液态,经过滤器送毛细管节流降压后,经二通阀、液体管喷入室内蒸发器时呈现低压,在相应低压下,制冷剂吸收外界热量气化制冷。经过蒸发器外部的空气得到冷却而降温,冷却后的空气由内风扇吹向室内,实现制冷。
