三相电空调器压缩机电路

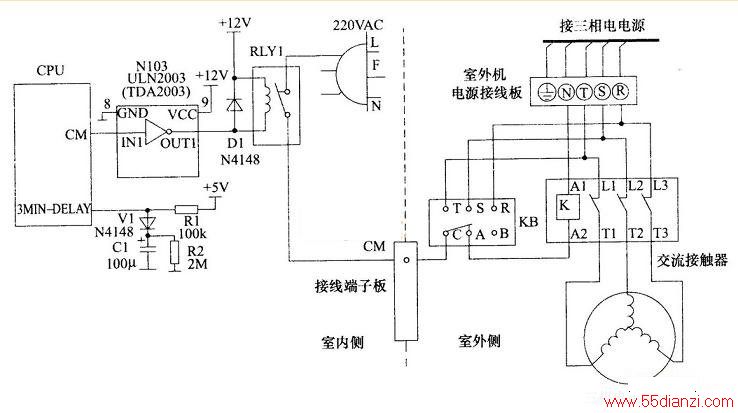

　　电路如下图所示，由三相电压缩机、交流接触器、KB相序检测器、RLY1压缩机继电器、倒相驱动器ULN2003、CPU、3min延时器件C1和R1等组成。
　　
　　当KB相序检测器检测到R、S、T三相电的相序正确时，其内部触点闭合接通C、A脚。这样，在室内机的CPU执行压缩机运行程序由CM输出高电平时，被ULN2003倒相放大后由OUTI输出低电平，驱动RLYI触点闭合，通过接线端子板的CM脚，接通交流接触器的线圈K回路，K形成磁场，吸动三组触点闭合，分别接通L1与T1脚、L2与T2脚、L3与T3脚，将过T相电、S相电、R相电，送压缩机的T、S、R端子，压缩机开始运转。
　　
　　交流接触器线圈回路：室内电源插头的220V L→R1.Y1→KB的C、A端→交流接触器的K，室外机三相电电源的N端。
　　
　　V1，R1，R2，C1负责通电压缩机延时3min启动。CPU通过检测3MIN DELAY电压高低，确定压缩机再次启动是否需要延时3min，如果为＋5V高电平则延时分钟，如果为0. 1 V以低电平，在接收开机指令后可立即启动压缩机，不需要延时。
