四通换向阀主要对制冷与制热的管路进行切换。当电磁线圈③不通电时,先导阀的导管在弹簧⑤自身弹性的作用力下推动托架,带动小滑块④处于目前下图所示状态,此时毛细管11、12接通,10、13接通。压缩机从高压口排出的高温高压制冷剂气体进入D管,在D管的入口端有一根毛细管与D口相通,高压制冷剂气体通过此毛细管⑩进入先导阀,在毛细管13排出高温高压制冷剂气体进入主阀的右腔,推动主阀的活塞、滑块组件往左边移动,此时左边腔的制冷剂气体受到挤压,并通过毛细管12之进入先导阀与毛细管11连通,而毛细管11直接与压缩机吸气口的管路S相通,此时主阀的滑块能顺利往左移动到位,如下图所示。使主阀内的E管与S管连通,D管与C管连通,此时高温高压制冷剂气体通过D管流经C管,进入室外热交换器进行散热冷凝后,经主毛细管14、单向阀15进入室内热交换器进行吸热气化蒸发,实现制冷,再进入E管,此时E管与5管连通,然后被压缩机低压吸气口吸入低温低压制冷剂气体完成制冷的循环,实现先导阀控主阀,即以弱控强的控制模式。

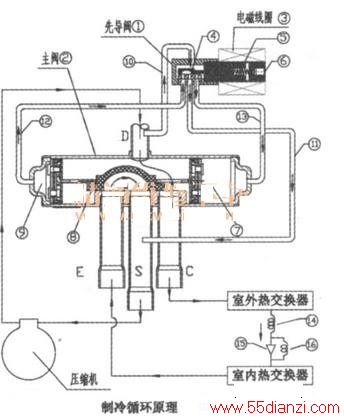

制冷流程图如图所示:
