变频空调器压缩机/内外风机/四通换向阀电路概述

　　在制冷系统中，压缩机、蒸发器、冷凝器和节流阀是空调器必不可少的四大件，其压缩机是心脏部件，起着吸入、压缩、输送制冷剂蒸汽的作用。蒸发器是输送冷量的设备，制冷剂在其中吸收被冷却物体的热量而实现制冷。
　　
　　冷凝器是放出热量的设备，将蒸发器中吸收的热量连同压缩机做功所转化的热量～起传递给冷却介质带走。节流阀对制冷剂起节流降压作用，同时控制和调节流入蒸发器中制冷剂液体的数量，并将系统分为高压侧和低压侧两大部分。此外，辅助设备还有室内外的风机、电磁阀、分配器、干燥器、集热器、易熔塞、压力控制器等部件，都是为了增强功能提高运行效率，及可靠性和安全性而设置的。如室内风机的作用吹散冷气（或热气）并使其在室内循环，室外风机的作用是排热；四通换向阀在制热时，其电磁线圈加电工作，在制冷时不加电，电磁线圈不工作。
　　

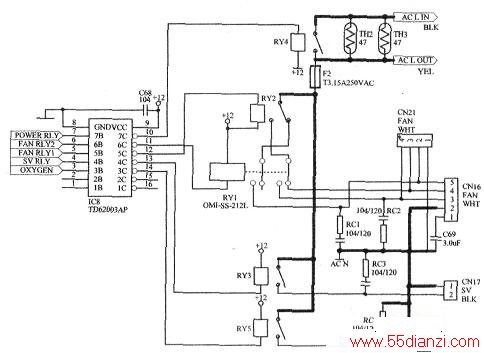

　　下图是海信空调器风机与四通阀驱动电路（压缩机驱动电路可参见变频驱动电路介绍），它主要由驱动芯片(反相器)IC8(TD62003AP)、继电器RY1～RY5组成。其电路原理是：来自微处理的继电器控制信号（高电平）输入驱动芯片IC8(TD62003AP)③一⑦脚，反相后从14～10脚输出低电平，控制对应继电器得电动作，实现电源、风机、四通阀的控制。这里，RY1、RY2是风机高、中、低三挡速度控制继电器，RY3是四通阀控制继电器，RY4是风机、四通阀供电控制继电器．RY5加氧控制继电器。
