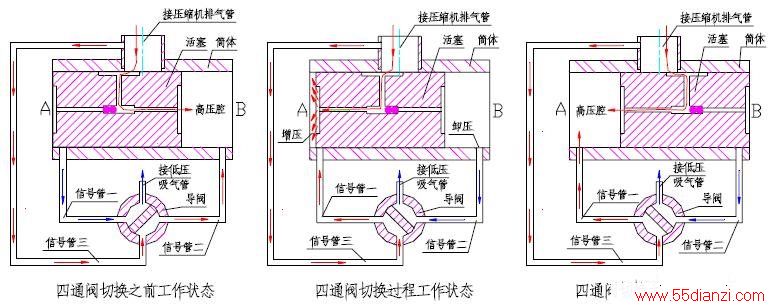

当线圈处于失电状态(下左图),导阀信号管二与三连通,高压气体通过主阀活塞中心孔和导阀流向B端,当线圈得电时(下中图),导阀信号管二与低压吸气管连通,主阀体的B端将通过导阀与低压吸气管连通,将高压气体排出,同时导阀信号管一与三连通,高压气体通过导阀流向A端,压差使主阀活塞中心孔的单向阀移向B端,最终高压气体将通过导阀及主阀活塞中心孔流向A端,将主阀活塞移向B端(下右图)。
