冰箱鹭宫型温控器结构

　　鹭宫型温控器结构由三部分组成：
　　

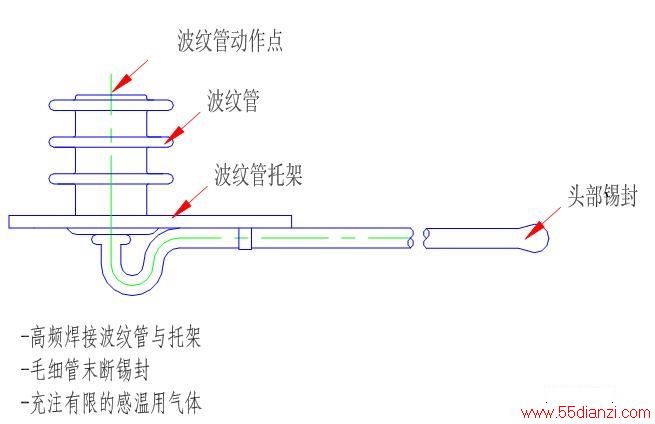

　　1)感温组件：感温包（有些温控器无感温包）、毛细管、波纹管焊接密封而成，内充感温工质。感温工质通常采用R12，目前也有采用丙烷(R290)等环保气体；
　　
　　2)带有调节设定温度的本体部分；
　　
　　3)执行机构：由微动开关盒组件构成；
　　
　　感温工质充注方式：G充入（气体充入方式 Gas Charge）
　　
　　采用过热蒸汽充入的饱和蒸汽式控温器充入方式。

　　感温元件工作原理：

　　鹭宫型温控器感温结构设计：

　　毛细管直线式：通常不适合于感受风或箱内空气变化。
　　
　　如：Q/MLKT-216系列温控器
　　
　　毛细管绕圈式--适用于风冷冰箱，温度场变化幅度较大。
　　
　　如：C0507.4.1-2温控器
　　
　　感温包方式--适用于风冷冰箱，温度场变化幅度较小。
　　
　　如：C0472.4.9温控器
