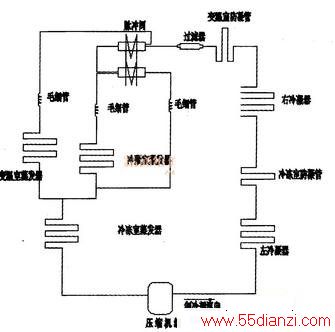

该系列冰箱的制冷管路的连接与普通的机控冰箱有较大区别，此制冷系统利用电磁阀对冷藏室、变温室、冷冻室分别进行控制，如下图所示。
根据管道连接方式，其间室制冷有以下三种方式：
1．冷藏蒸发器与冷冻蒸发器串联，当脉冲阀切换向此条管路时，冷藏室和冷冻室同时制冷，而变温室不制冷。
2．变温蒸发器与冷冻蒸发器串联，当脉冲阀切换向此条管路时，变温室和冷冻室同时制冷，而冷藏室不制冷。
3．冷冻毛细管与冷藏、变温毛细管并联，当脉冲阀切换向冷冻毛细管时，制冷剂直接由冷冻毛细管进入冷冻蒸发器，此时只有冷冻室单独制冷，冷藏室和变温室均不制冷。

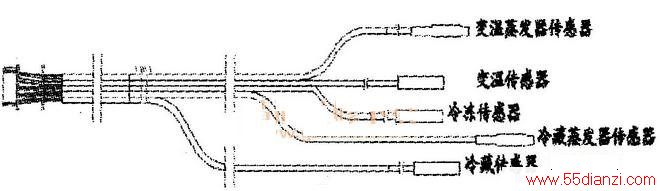

各间室是否制冷由各室的温度传感器来判断压缩机的开停和电磁阀信号的切换。该型冰箱有5个负温度系数的温度传感器来感知冰箱三个间室的温度，如下图所示。
1．冷藏室温度传感器位于冷藏室内胆与发泡层之间感知冷藏室温度。
2．冷藏室蒸发器传感器位于冷藏室蒸发器上，感知冷藏室蒸发器的表面温度。每隔一段时间，冷藏室会自动进行自然化霜，以防止冷藏室后背结霜过厚。
3．变温传感器位于变温室内胆与发泡层之间感知变温室温度。
4．变温蒸发器传感器位于变温蒸发器上，感知变温蒸发器的表面温度。
5．冷冻室温度传感器位于冷藏室内胆与发泡层之间感知冷冻室温度。
由于这五个传感器位于发泡层和内胆之间，所以原则上是不可更换的。
