该三温室冰箱与老式电冰箱相比，多了一个零度保温区（不结冰）；从电路上看，增加了微电脑控制板，三个温度传感器和三个电磁阀。当冰箱上电后，三个电磁阀均不动作，制冷剂经干燥过滤器和电磁阀1-3后，分别经相应的毛细管进入相应的蒸发器进行蒸发。电磁阀之间a-b、b-c、c-d是常通的。当某一室内温度达到预设值后，传感器把信号传到电脑板，电脑板会发出相应的指令使电磁阀吸合，以关断相应蒸发室内的制冷剂流动通道。当各室温度都达到预设值时，CPU发出指令让压缩机停止工作。

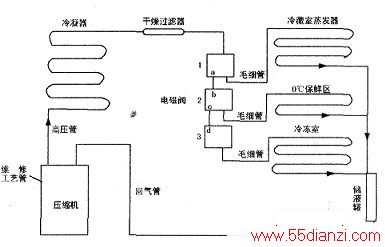

在微电脑板的控制下，电冰箱可以实现每个区域单独工作或者关闭某一温区，从而达到预设的温度和节电的目的。在关闭某温室的制冷系统后，为防止管道中的制冷剂过多而使压缩机过载，故在系统中还增加了储液装置。其制冷系统简图如下图所示。
