四通换向阀工作原理

四通换向阀工作原理

点击数:7989 次   录入时间:03-04 11:40:29   整理:http://www.55dianzi.com   冰箱-空调-环境调节

  四通换向阀由主阀、导阀和电磁线圈组成。使用导阀控制主阀,采用压差切换动作,换向灵活可靠。

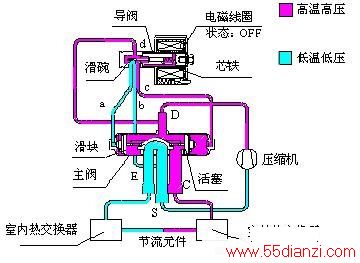

  当空调器设定在制冷状态时,电磁线圈断电,芯铁在弹簧的作用下,使滑碗移至左端(如下图),使a和b相通,压缩机吸气管通过b、a使主阀左腔产生低压,同时压缩机排气管(D)通过d、c使主阀右腔产生高压,活塞在压差的作用下向左移动。此时,吸气管(S)与室内热交换器相通,排气管(D)与室外热交换器相通,实现制冷循环。

制冷



  当空调器设定在制热状态时,电磁线圈通电,芯铁吸上,使滑碗移至右端(如下图),使b和c相通,d和a相通,使主阀左腔产生高压,右腔产生低压,活塞在压差的作用下向右移动。此时,排气管(D)与室内热交换器相通,吸气管(S)与室外热交换器相通,实现制热循环。

制热
