变频空调器遥控/按键/指示灯及显示电路简介

变频空调器遥控/按键/指示灯及显示电路简介

点击数:7498 次   录入时间:03-04 11:55:23   整理:http://www.55dianzi.com   冰箱-空调-环境调节

  空调器的遥控接收、按键、指示灯或显示电路的配置,根据各类机型略有不同,但一般多见安装在专用小板上。遥控接收电路其实就是一个红外线接收器,是与红外发射器配合来接收控制指令,并输出给主控进行功能设置的;按键电路通常较为简单,有的仅有一个强制启动开关按键;指示灯或显示器都是用来反应某种工作状态的,如显示电源是否到位,电压电流是否正常,运行控制状态,以及显示出现异常故障的代码(灯是组合表示;屏显是字母显示)。

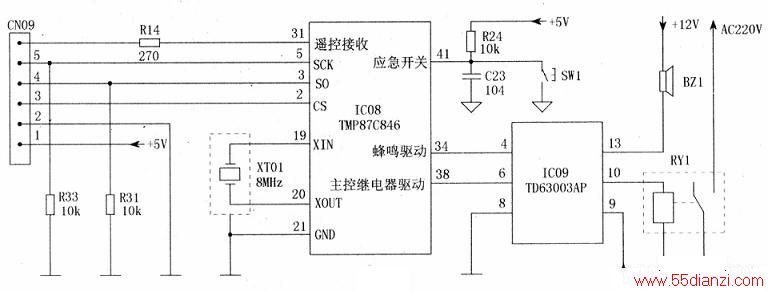

  下图是海信变频空调器的遥控、按键、显示电路,主控芯片IC08(TMP87C846)的31脚接收到遥控指令后,即会通过第38脚驱动芯片IC09驱动主控继电器RY1给外机送AC220V供电,同时34脚驱动芯片IC09发出声讯信号。主控芯片IC08的41脚是强制启动开关信号输入端,当开关SW1按下即可得到触发信号,然后主控电路排除保护控制直接给外机加电,以检验空调器状态。

  该电路的时钟晶体XT01(8MHz)与芯片的第19、20脚连接,以提供稳定、同步的振荡电压,一般检测该电压在2.4V左右即可判断电路工作正常。CN09是显示电路的连接器,由芯片IC08的第②、③、⑤脚发出显示信号并送到相关显示器件显示。

海信变频空调器的遥控、按键、显示电路
