配合无线电调频发射机所用的普通便携式调频收音机或具有调频波段的普通便携式收音机，最好选购带拉杆天线的高灵敏度收音机，以保证接收信号的质量并达到有效接收距离。
调试时，首先展开无线电调频发射机的天线W，并合上电源开关SA；同时在旁边打开调频收音机，调节接收频率，使调频收音机能在无广播电台的位置处接收到无线电调频发射机的信号。一般来说，焊接好的无线电调频发射机，只要元器件质量有保证，参数选择正确，接线没有错误，通电后便会正常发射信号，而且发射频率就在88MHz～108MHz的调频广播波段内。如果接收信号正好处在有广播电台的频率位置或不在调频广播波段内，可通过适当增大或减小电感线圈L的匝间距离加以调节。

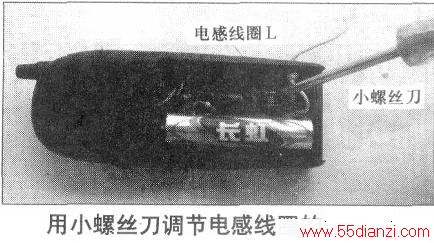

具体可按上图所示，用小螺丝刀一边拨动电感线圈L来调整匝间距离，一边调节调频收音机的接收频率。如果调整不成功，可通过适当加大或减小电容器C2的容量或增减电感线圈L的匝数来加以调整。电容器C2的取值范围应在8.2pF～18pF之间，而电感线圈L的匝数增减应不超过1匝。最后，听收音机接收到的声音是否清晰，如不理想，可通过调整电阻器Rl的阻值来加以改善。具体可找910Ω、1.5kΩ、2kΩ、2.4kΩ、3kΩ的l/8W碳膜电阻器各一只，分别去替换电路板上的电阻器Rl，对比选择使收音机接收到的声音最清晰、最响亮的电阻器固定下来。至此，无线电调频发射机的调试工作结束，可投入正式使用了。
实际使用时，应将调频发射机放在婴儿房间能够良好接收到小宝宝哭闹声的地方，为了保证发射信号良好，天线必须拉开；为了防止交流电信号干扰音频信号，调频发射机还应远离房间的220V交流电器和电源线。调频收音机可由大人随身携带或放在另外有人的房间，天线也要拉开。当小宝宝哭了、叫了或有任何响动时，都逃脱不了调频收音机的监听。大人听到声音，便可在最短的时间内回到小宝宝身边，及时给予照顾，避免各种意外的发生。
无线电调频发射机的工作电流实测为0.6mA，非常省电。经实测，每天开机8小时，1节5号干电池可用4个月。采用普通调频收音机，一般有效监听距离可达30m左右。该无线电调频发射机也可当作普通无线话筒来使用。如果同时制作两个无线电调频发射机（采用不同发射频率）和两台调频收音机，则可在一定距离内实现双向无线电对讲。
