球赛用大屏幕显示屏的制作

　　本文介绍的“球赛比分大屏幕显示屏”可用于工厂企业、机关学校举行篮球、排球比赛等场合。该显示屏采用、CMOS集成电路制作，线路简单、工作可靠、成本低廉、操作方便，比赛时只要记分员按一下按钮，显示屏就准确地显示出比赛场上的比分变化。该装置很适宜电子爱好者自制，具有一定的实用价值。

　　1．电路原理

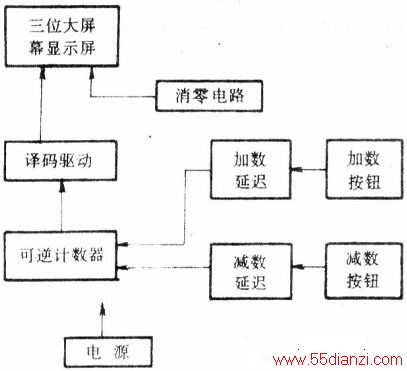

　　该显示屏由加、减数操作按钮，加、减数延迟电路，可逆计数器、消零电路、译码数码显示器及电源等部分组成，结构方框见下图。

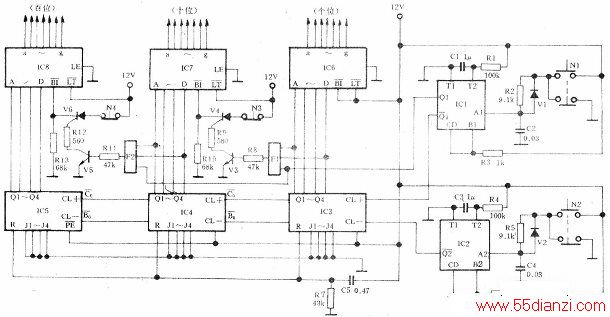

下图是该电子记分显示屏中一方的比分为3位数字显示控制线路。它是采用可逆计数器与控制按钮相配合，把球赛场上比分变化的信息转换为计数器的计数状态，即记录通过按动记分按钮输入的记分脉冲数目，再通过白炽灯构成的数字显示器显示数字。采用可逆计数器的目的是一旦加错分（多加分），还可通过作减法纠正过来。用两只按钮开关N1、N2来对可逆计数器触发翻转，每触发一次计数器就输出一个加法或减法的BCD码。

　　IC3～lC5是3位可预置的- -f1进制可逆汁数器CC40192，它既可作加法亦可作减法，这由两个计数输入端CI。

　　+、CL-来控制。作加法计数时，计数信号从cL十端输入，CL一端要接至高电平；作减法计数时，汁数信号从CL-端输入．CL+端亦要接至高电平。汁数器输H；状态的变化发生在汁数脉冲的上升沿来到时刻。C0为进位输出端，Bo为借位输出端，PE为置数选择端，J1~J4为置数输入端。

　　IC1、IC2是一片双单稳态触发器CC1528．按钮开关在闭合的瞬间．开关的触点会产生抖动现象．采用单稳电路可消除此现象。以加法按钮NI为例，当 N1 未按下时，电容C2通过二极管VI迅速放电，IC1处于稳定状态。按一下N1．12伏电源通过电阻R2阳C2充电，当C2两端电压达到IC1输入端A1的阀值电压时．Qj端输出低电平，暂稳态开始，经过一段时间T(1=0. 7RIC1)后．Q1端由低电平跳变为高电平，暂稳态结求．Q1输出脉冲上升沿去触发汁数器1C3汁数，再经译码驱动显示数字“1”。RICI的值应根批开关抖动时间来选择，一般应大于1ms。在单稳态时间T内，若N1产生抖动，触发器将不作反应，因此触点抖动被消除，以保证按一下 N1，向IC3输入一个计数脉冲。此时IC2的Q2端处于高电平，恰巧满足计数器计数条件。同理，当按减法按钮N2动作时．IC1的Q1端亦处于高电平满足计数条件。

　　电路在通电瞬间，有一经c5、R7微分后的尖脉冲作用于3位计数器IC3--IC5的置位端R，计数器全部清零，为了符合人们的视觉习惯，在未比赛时3位显示器只有个位显示0、即t位、百位不显示0，所以加入消零电路。IC6～IC8是BCD 7段锁存／泽码／马Ⅸ动器CC4511，其中两端为LED数码管消隐控制端，当BI—O时，译码器输出全0，灯消隐；当BI=1时．正常显示。所以此时IC6的BI=l，个位显示0．而IC7、IC8的BI端均为0．故十位、百位均不显示0，而且当IC3汁数器从O计到9时(1OO1)．与门F1，F2均输出低电平，十位、百位均消隐。只有当个位计数器IC3在第10个计数脉冲求到后，Fl的3个输入端均为高电平才开门输出高电平，单阳可控硅V4触发导通，使IC7的BI=l，这时整个显示器显示数字10，而百位仍不显示。而V4一旦触发导通后一直保持导通状态不变。同理，当十位计数器IC4为1001且在第1 00个计数脉冲来到后，F27f门为高电平．V6触发导通，显示器显示100，以后一直可以计数显示到999。

　　如要再…次进行下一次计数显示，可先按N3、N4（实际制作时可用一只按钮代替），断开V4、V6的阳极正向电压，V4、V6阻断，使IC7、IC8的BI端回复到0即可。

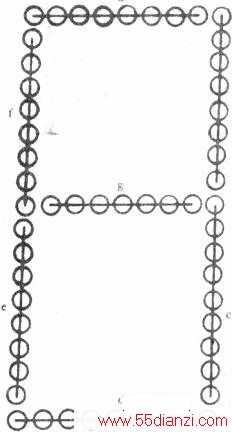

　　本线路采用白炽灯代替数码管显示的方法组成大屏幕显示屏。我们用57只(220V40W)白炽灯按上图所示接成abcde-fg七段。根据各数码的笔划长短不同，有的段上有7只灯泡，有的有8只或9只灯泡。各段上的灯泡都是并联连接的。从上图可知，点亮其中某几段上的灯泡就可以显示O到9十个数码，例如将b、c两段上的灯泡点亮，显示的数码就是1。每个数码所对应的灯泡段数见下表。

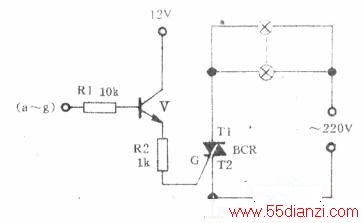

　　上图是灯泡的驱动电路，欲显示某一数码时．CC4511输出端a～g七段中相对应的段出现高电平，送至晶体管V进行放大后触发双向可控硅BCR导通，灯泡点亮。电阻R2起限流保护作用。图示是某一段的驱动电路，其余所有段的驱动电路都是同一形式。

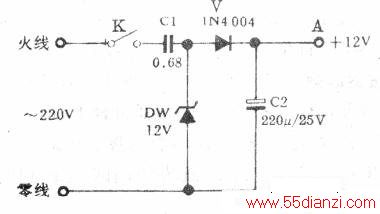

　　上图是12伏直流电源线路，交流220伏电源经Cl降压限流、V1整流、C滤波、DW稳压获得12V直流电压供本控制线路作工作电源之用。在接线时务必分清电网的火线与零线，千万不可搞错，以免发生意外。

　　2．元件选择与制作

　　V1、V2选用1N4001二极管。V4、V6选用1N4148二极管。V3、v5和3DG6三极管，B≥100。F1、F2选用3输入端三与门CC4073。双向可控硅BCR选用12A/600A如BTA12-600B，约可带动500w左右的负载，需加足够的散热片。N1、N2、N3选用LA19按钮。

　　制作时，除灯泡外所有元件、按钮均装在一控制箱内。控制箱与显示屏之间的电缆用多芯插座可装卸连接。每两只灯泡相距约1 0em距离。

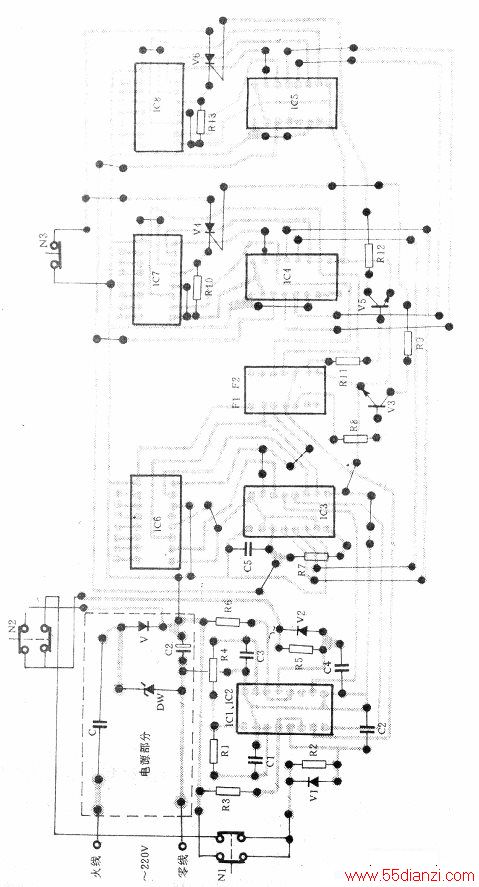

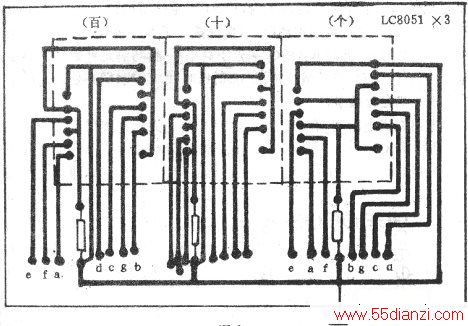

　　图为比赛一方的印刷线路板。

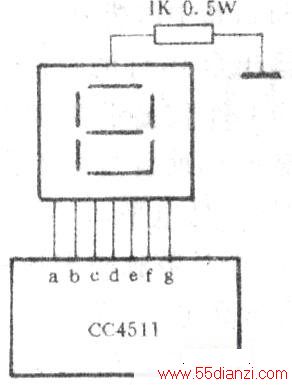

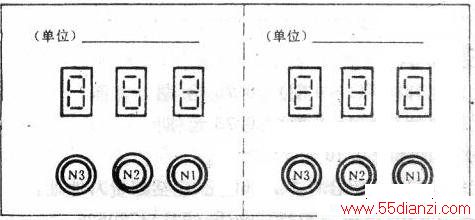

下图为控制箱面板示意图。为了便于记分员观察，在图7中每一方增加3只LED共阴极数码管，分别与图2中IC6 --lC8一一对应。下图为连接图与印刷板图。

　　3．调试

　　调试时，双向可控硅应断开。先调试电源部分，测量电源部分中A点应在12伏左右，表明电源符合要求。然后按Nl．此时应只有个位数字显示，十位、百位均不显示，连续按10下N1，个位，十位数字显示，百位数不显示。再连续按N1，直至三位数字均显示，按N2，则已显示数字减1。再按N3，则只有个位数字显示。若全部消隐，则将K开关打开再合上，则个位数为0。元件只要完好，焊接无误，电路即能正常工作。

　　最后，接上BCR双向可控硅，按上述方法调试，电路均能正常工作。
