利用太阳光调校自制偏馈天线仰角指示器

　　偏馈天线的仰角不像正馈天线那样直观，一般小口径天线的仰角刻度比较粗糙，这给初次尝试卫视接收的朋友带来很大的不便，这里介绍一种利用太阳光调校自制的偏馈天线仰角指示器的方法。
　　

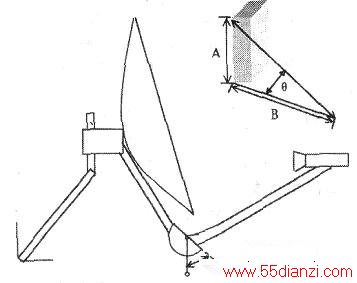

　　准备一个大一点的量角器，取一根细绳一端系一个重物（如小螺丝），另一端固定在量角器的圆心做刻度指针。另准备一个比较规则的长方形物体。安装好天线后，选一个天气晴好的中午，慢慢调整天线，使太阳光通过天线反射后形成的焦点正好落到馈源盖板中心，此时天线的仰角就是太阳的仰角。将方形物体立放存有阳光的水平地而或桌面，测出其高度A及其影长B（高A边要保证垂直于水平面），如上图。可算出此时天线的仰角O=arctg(A/B)。 立即将量角器用胶水固定在高频头撑杆上，也可直接在撑秆上开孔固定，使垂线指示的刻度为θ，并使天线，仰角增大的方向与垂线指示刻度增大的方向一致（如下图）。这样就做出一个比较精确的仰角指示器。寻星时，利用此指示器调好天线仰角，大致定好方位角，慢慢转动天线，只要频率、符号率、极化方式等参数设置正确，一般均可收到节目，此时再细调仰角、方位角、极化角，使信号强度指示最大即可。用此方法寻一颗星只需几分钟的时间。
