新颖的按键自锁式节水供水电路制作

　　本文给大家介绍新颖的按键自锁式节水供水电路，与普通水龙头开关相比较，使用方便、灵敏、卫生，不会产生跑、冒、滴、漏现象。该装置具有功耗低、由于控制按钮SB接入的是低压直流电源，在操作中更为安全，电路简单直观、具有元器件少等优点，一装即成。

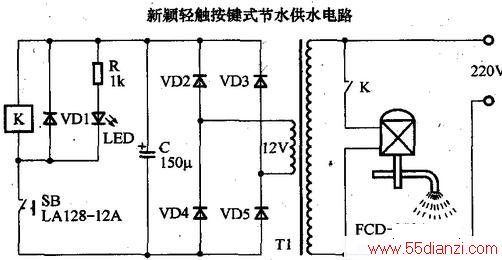

　　该电路工作原理图见上图：SB是新颖的按键自锁式复位控制按钮。它在低电压下(12V)工作，所以安全可靠。当平时待机工作状态时，继电器K无电不吸合。当手按一下SB时，K线圈得电吸合，同时LED发光二极管也随之点亮，K触点闭合，接通进水电磁水阀的电源，水阀被打开，水龙头有水流动，当手再次按一下按键时恢复原位，K的线圈断开主电源，其K触点释放，切断电磁水阀的主电源，水龙头停止供水。周而复始重复上述过程。

     元器件选择：SB选用LA128-12A是新型按键式自锁复位控制按钮。K选用JZC-22F型DC12V继电器、VD1～VD5可用1N4007型硅二极管。T1选用220V／12V／1W～2W的优质电源变压器。为了降低生产制作成本：电磁阀可选用洗衣机进水阀型号为FCD250A型，也可用电磁水阀型号为DF-1型(工作电压220V),LED选用BT301型发光二极管。其他无特殊性要求。

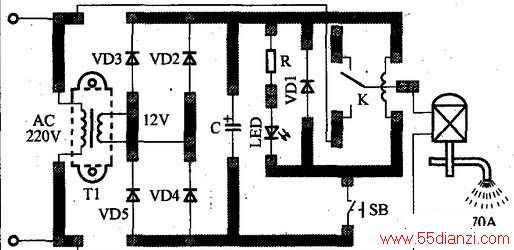

　　本装置经过半年多的实际使用验证，取得满意的节水效果。具有较高的灵敏度。工作起来自如，得心应手。只要元器件完好，装配准确无误，不用调试就能正常工作。实用而有趣，下图是印制电路板装配图。
