小灯泡U-I曲线描述实验

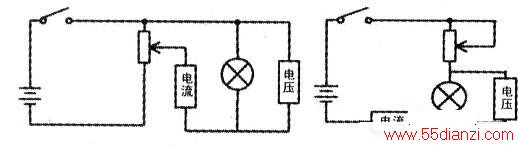

　　所需的实验器材包括数据采集器、计算机、电流传感器、电压传感器、电学实验板以及导线若干，实验装置及实验原理并不复杂（如下图），图中左为分压电路，右为限流电路，由于分压电路可以使小灯两端电压值的变化范围更大，一般建议采用分压电路来做实验。

      实验操作步骤如下：
　　
　　1．将电流和电压传感器分别连接到数据采集器，然后连接好电路（注意一定要保持变阻器的滑片位于端部，使小灯两端的电压最小）。
　　
　　2．双击图标打开DAS程序，先点击“新课改实验”再点击实验条目“用DIS描述小灯泡的U-I曲线”，打开该软件，此时再点击就进入了实验界面。
　　
　　3．点击“开始实验”，接着闭合实验电路中的开关；再点击“记录数据”，将一组电流和电压值记录至软件窗口下方的表格中。
　　
　　4．调节滑线变阻器的触点，同时注意观察电脑显示器软件的运行界面；当显示的电流值有改变时点击“记录数据”，再记录一组此刻的电流和电压值。
　　
　　5．重复上述两步操作，记录下多组电流和电压数据。
　　
　　6．点击“绘制U-I曲线”，便得到了基于表格内实验数据的、“电压一电流”关系图线（如下图）。
　　
　　在整个数字化探究实验进行的过程中，需要注意几点：一是电流传感器与电压传感器的外观非常相近，使用时一定要看清标识，注意区分开；二是如果发现实验数据有误，可以点击“删除数据”按钮，检查错误原因后接着再重新进行实验；三是可以根据电原理图让学生自己或分组搭建实验电路来进行实验。
