许多HAM朋友在野外通联时,都希望有一个方便携带且性能较好、容易在多个波段使用的短波八木天线。
经过我们当地几位HAM的多次交流,设计出了一种可装配式的两单元多波段YAGI天线。在实际使用上它与C3S天线效率一样,具有良好的定向性和高效率。
设计目标
1.单波段工作在6m/10m/12m/15m/17m/20m各波段都是全尺寸二单元。
2.装卸性能好、重量较轻、长度较短(可放在汽车的后背箱内)。
3.电性能:馈电点阻抗50Ω、耐受功率大于500W,各波段增益G为6dBi~8dBi,前后比F/B为10dBi~15dBi。
制作数据
该天线经过实验调试,取得了大量的第一手实验数据。下面对各主要部件的制作数据作一介绍,不足之处请各位同好指正。
注意:

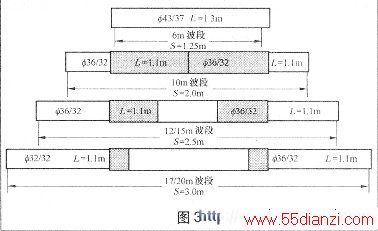

1.图1所示是各波段工作时所需的装配节数,如在10m波段工作,需装上L1、L2、L3,其他的就不用装上了。主振子和反射振子的节数是一样的。
2.铝管下料时应该用下表中的“裁剪长度”,而标记实际使用的铝管长度时,应采用“标记长度”。
3.主振子中间的L1段,均分为两段,中间用绝缘胶木棒连接,间距10mm~20mm。
4.振子间的套接,要在外套管的管口开一十字槽,开口长度在20mm~30mm,安装时用不锈钢喉箍锁紧,见图2。
图2
5.图1中L4为12m/15m共用,在所对应的尺寸作好标记就可以了。
横梁与振子间距
各波段振子间距如图3所示,实际制作中使用了一段直径38mm/34mm和两段直径3 3mm/30mm的铝管套接作为横梁,可以伸缩长短,但注意套接部分要加定位栓,以便定位间距和防止滑动。
天线装配和使用
装配时要先套好横梁(6m波段只使用中间的横粱即可),并调整到已标记好的相应波段位置尺寸,紧固好后,安装到升降杆上。
两振子可先在地面上根据所需的工作波段按标记调整好长度,并用不锈钢喉箍锁紧,再将两振子安装到横梁上紧固即可。
注意:主振子与横梁之间要采用绝缘胶木板作为托盘(主振子与横梁之间是绝缘的),再用u型螺栓固定好,见图4。
完成以上工作后,接上巴仑和馈线,利用升降杆把天线摇到8m~9m高,拉好固定绳就可以QSO了。
更换波段时要将天线降下来,对两振子的长度进行相应的调整。由于设计时就是按每增加或减少一段铝管,就可改变一个波段的原则设计的,所以在实际使用时,更换波段非常方便快捷。
使用完毕收天线时,可以将天线各段铝管按直径大小套起来。这样既可减少占用空间,也不会弄乱。下次使用时可很方便地装配。因此,良好的使用习惯也是非常重要的。
各波段驻波测试结果见下表。
VSwR测试数据
在此天线讨论、设计、制作、调试过程中得到了多位HAM朋友的无私帮助,感谢他们,是他们的努力与合作才使这个天线顺利制作出来,并成功使用。
