利用MSP430G2231单片机构建一个小巧的莫尔斯发报机

    该项目展示了如何使用MSP430G2231单片机构建一个小巧的莫尔斯发报机。

    该设备可以通过两种模式传输：

    -串行接口，从一个COM端口获得字符，并把它们转换为莫尔斯电码

    -通过手册，使用按键进行编码。

    在串行模式下，以15个字/每分钟的速度从COM端口一次一个字符的读取和传输莫尔斯代码。为了更好地理解莫尔斯电码是如何工作的，可以阅读这个。

    莫尔斯按键的输出引脚连接到单片机的一个引脚作为编码引脚，从而得到一个纯CW模式（CW模式是指单载波模式，即输出的频率为一个单频的信号，和他对应的有扫频模式或调制模式等）。

    设备由两节AA电池供电，当不发送电波时保持持续低功耗模式。您应该为八路缓冲器添加用四节AA电池提供的第二电源，以增强射频功率。

    第1步：物料清单及工具

    这些是你需要为这个项目准备的：

    物料清单

    -德州仪器的MSP430G2231单片机

    -1个74HC240八路缓冲器（74HC240是一片功能强大的三态缓冲器，芯片内部集成了8路带有施密特触发器输入特性的反向缓冲器。）

    - 1个晶振（工作频率应在10/12m CW波段 （24/28MHz））

    - 2个220欧的电阻

    -2个1K电阻

    -2个LED指示灯（最好使用不同的颜色）

    -2个按键（已经包括在Launchpad中，你可以为莫尔斯编码的按键选个舒适的按键）

    -2节AA电池（你可能想为74HC240使用一个单独的6V（4AA）供电）

    -1m 电线（9 AWG标准）

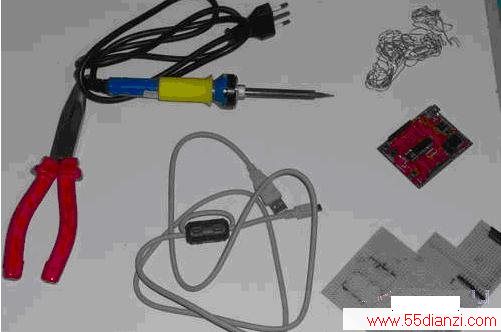

    工具

    -烙铁

    -焊锡

    -剥线器

    -无焊面包板或条状铜箔面包板

    -TI的Launchpad

    -mini-usb线

    第二步：硬件及电路图

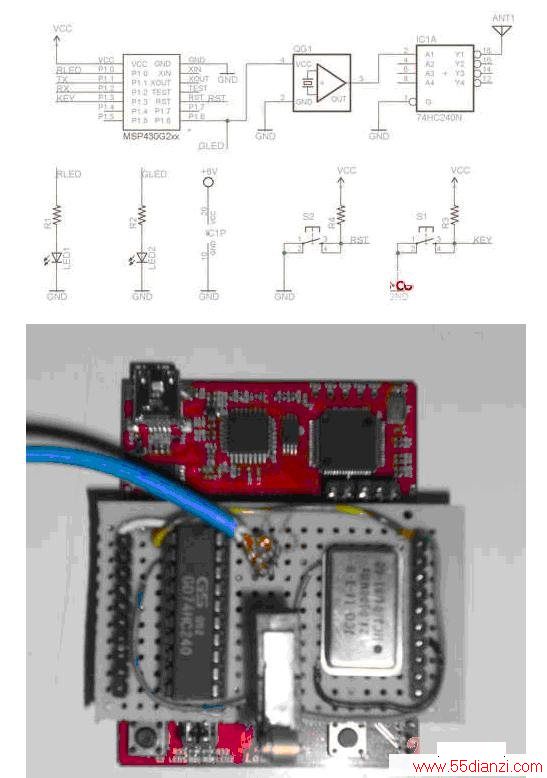

    正如你从原理图上看得到的，单片机被用来给莫尔斯的开-关切换的。

    将振荡输出到八路缓冲器;然后将放大的信号通过长导线天线传输。

    LED1将显示操作模式（串行或手动），LED2将表明该设备是否在发送。

    当第一次按动按键开关，设备将进入手动模式：接着在按键将作为普通的莫尔斯编码键发送莫尔斯代码

    如果要返回到串行模式，只需按下RST按键。

    您可以很容易的使用面包版和Launchpad建立一个莫尔斯发射器（尽管它可能显得太杂乱）。

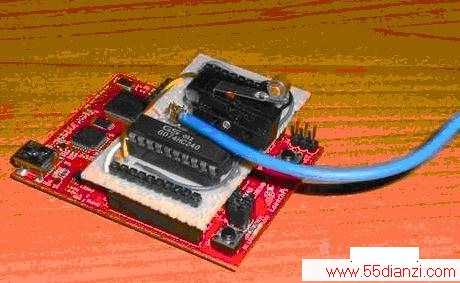

    正如你从照片可以看到，我已经在一个Launchpad上粗略的完成了他，但我今后会专门制作一张PCB。

    步骤3：软件

    程序会一遍一遍的发送编码，直到UART接收到数据，然后将接收到的数据编码成莫尔斯编码，将点和线的组合加载到输出引脚上，最后返回数据

    代码已经有非常清晰的注释，所以你应该不难理解它。

    而当我需要建立一个莫尔斯码表的时候困难来了，因为没有已知的算法，能够直接将串行输入的内容直接译成莫尔斯编码。为了适应G2231上面512字节的RAM 我不得不用一些点和线的组合定义，。
