基于AVR单片机帆板控制系统的制作

基于AVR单片机帆板控制系统的制作

点击数:7519 次   录入时间:03-04 11:47:25   整理:http://www.55dianzi.com   综合-其它

    (3)停止按键判断与处理:按键有效,执行电机停止子程序(主要工作:停止电机驱动器输出,并清零累计控制过程的时间);

    (4)报警判断与处理:帆板转到预置参数时,执行声光报警子程序(主要工作:声光报警,停止累计控制过程的用时);

    (5)设置参数判断与处理:按键有效,执行参数设定子程序(主要工作:实现帆板转动的预置参数设定,并存储保留参数值)。

    测试方案与测试结果

    1.测试仪器:量角器、刻度尺、示波器、温度计、数字万用表。

    2.测试结果分析:经反复测试,要达到分辨力为1°、绝对误差≤3°、调整时间小于3秒、距离d在5cm~18cm 范围可变、旋转角度在0~20°之间变化时,电机供电电压应为9V;当风帆转角在21°~70°之间变化时,电机供电电压应为20V。对应的PWM数据如表1所示。

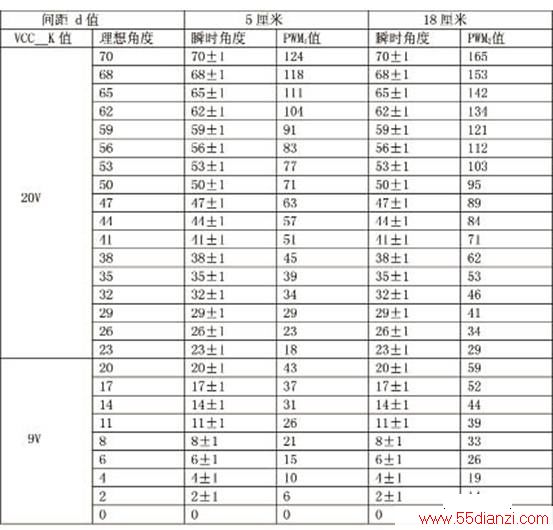

    表1 PWM数据
