    对于发光二极管——LED,如今可能连小学生都知道。但用LED做触摸开关,可能知道的人就不多了。本文就来详细介绍一下。

    基本原理

    最基本的原理是基于半导体PN结的光电效应。LED虽然也有PN结,但它的用途主要是作为发光元件而不是光电池。因为其在光照时所能产生的光电流十分有限,所以一般都不把它应用为光电元件,也就不考虑它在这方面的应用。但近年,国外学者提出了一个使用廉价AVR单片机把LED用作环境光检测元件的解决方案,原理示意图如下图。

原理示意图

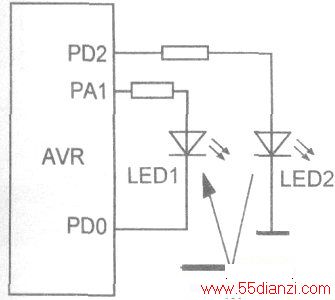

    发光二极管LED2阳极经电阻连接AVR单片机PORTD口的PD2引脚,其阴极接地,作为光源。另一个发光管LED1的阳极经电阻接PA1引脚,其阴极接PORTD口的引脚PDO,这个管作为检测器。

    先设置PDO、PD2、PA1均为输出口,当PA1、PD2为高,而PDO为低时,LED1和LED2都发光;然后保持PD2不变,设置PA1低,PDO高,显然LED2继续发光,LED1承受反向电压熄灭,并且对PN结的“结电容”充电。由于结电容很小,所以能够立即充满。接下来,维持PA1的0电位不变,把PDO转换为无上拉电阻的输入状态,这时该口线具有很高的输入电阻,LED1的结电容电荷通过PN结和PDO的输入电阻放电。

    如果这时有反射体M把LED2发出的光照射到LED1的PN结,则结反向电阻减小,放电速度较快;如果没有反射体M,则LED的PN结不受光照,结电阻很大,放电速度较慢。但不管怎样,最终都要放电到单片机的输入高电平的最低值以下,这时PDO的输入由高变低。

PDO的充放电

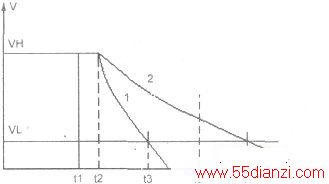

    用上图可以更清楚地表示PDO的充放电过程,其中在tl点之前,LED1加正向电压发光;到tl时刻,LED1加反向电压,熄灭,结电容充电到单片机高输出VH,经过稍微延时到t2点,转换到高阻输入状态,如果这时PN结有光照,按曲线1放电,在t3时刻输入电压下降到0电平VL;而t2时刻开始,如果PN结无光照,按曲线2放电,在t4时刻输入电压下降到VL。根据室内稍阴暗处实测用白纸贴近反射,t3大约5ms,手指贴近,大致相同;t4(无反射)约15ms以上。可见,有无光照,放电时间的差别还是比较明显的。

    所以如果在恰当的时刻,ts检测PDO的电压,就可以反过来推测:如果电压为0,说明PN结有光照已经放电完毕:有反射体:如果电压尚未降到0,说明PN结无光照还在继续放电:无反射体。

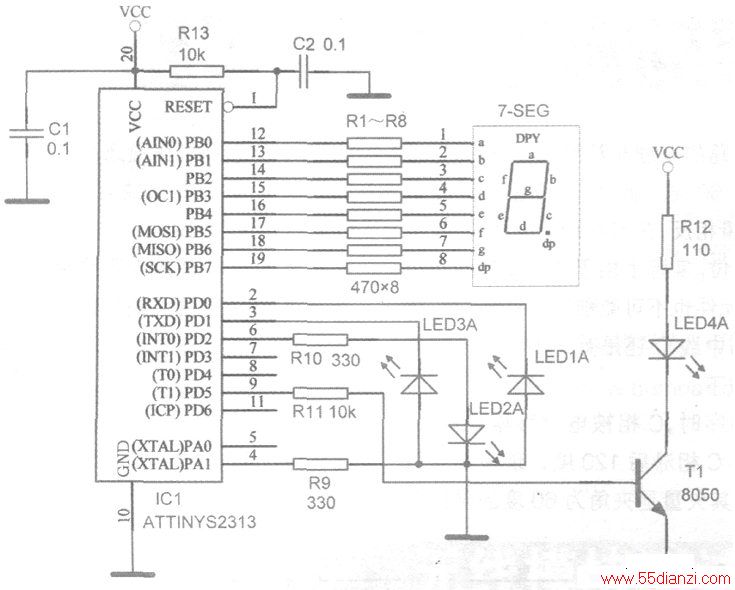

    如果反射体是手指(戴黑色手套除外!),这不就是触摸开关吗?这里的关键就是选ts,过早或过晚都可能误判输入状态。应用实例用LED触摸开关做一个白光LED调光器。具体电路如下图。这里用3个LED-LED1、LED2、LED3,LED2作为光源,VD1、VD3用作检测,通过它们发光时触摸,增减AVR单片机Atiny2313内的计数变量值,用它来改变脉冲宽度调制PWM的输出脉冲占空比,从引脚PD5输出,通过驱动晶体管T1使得白光LED4的亮度改变。小型数码管7-SEG指示变化等级(从0…9,A…F,G,H,J,h,L共20级),整个电路非常简单。

具体电路

    元件选用

    单片机可选用体小价廉的Atiny2313《注意:51单片机因为不能把通用输入口设置为高阻三态输入,故不能用);LED1、LED2、LED3用无色透明封装的3mm直径的红光高亮LED,注意检测用的LED1、LED2不可使用红色或白色封装,因为这样会减弱受到的光照,也不要使用绿、蓝、黄等其他彩色光管,因为没有经过试验验证。而且手指中的血液对于反射红光效果很好。LED4用大头白光管,数码管为共阴极的小管。其它元件没有特殊要求(笔者使用贴片电阻,外观清爽一点,普通电阻完全可以)。

   硬件安装

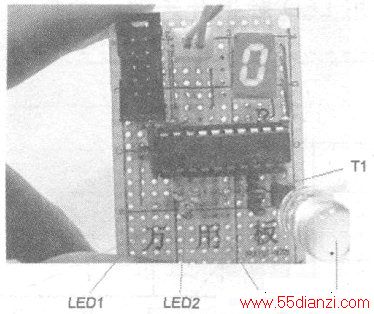

    用40mm×55mm的万用板,单片机用20线插座,下载接口是个10线插针接口,LED1、LED2、LED3靠在~起形成倒品字形,LED2在下面。单片机引脚焊接没什么特别,只是注意焊完后仔细检查清理焊点之间的间隙,消除短路,外观见下图。

外观

    软件

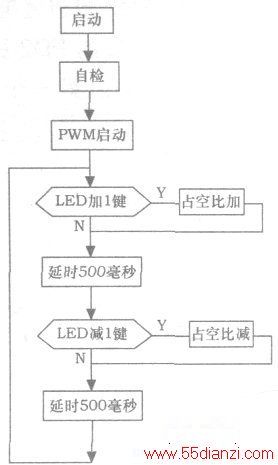

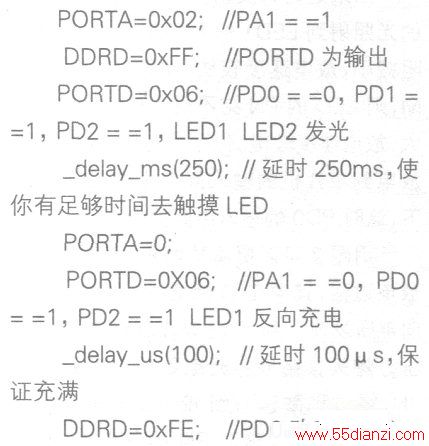

    使用用于AVR编程的AVRStudio4.12免费工具进行C编程,程序很简单,流程见下图,“核心诀窍”如下:3223

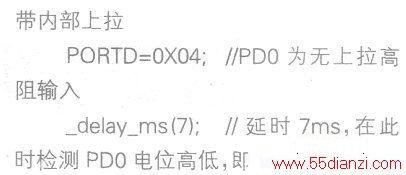

接下来根据PDO电位判断后续动作。对LED2和LED3写出同样的程序,如果LED1动作引起计数值增加,那么LED3动作就引起计数值减少,这个计数值能在数码管上显示出来,同时又对应PWM的占空比设定值,使得白光LED的亮度按需要变化。流程

    运行

    程序调试好后,外加5V电源。首先自检,数码管由0、1一直显示到L,然后回O,白光LED维持一个很低的亮度,LED1、LED2亮0.25s,熄灭0.5s,LED3、LED2亮0.25s,熄灭0.5s……如此交替,当某两个LED亮时,用手指摸上去(3个一起摸)等它灭时就离开,数码管显示和白光LED亮度改变,如果另外两个亮时摸上去就会出现相反变化。

    设计体验

    这一设计的优点是LED正常工作的寿命很长,不容易被破坏,不会如机械小按钮那样使用次数多时会接触不良,而且也没有弹跳效应,工作时红灯闪闪很新颖美观。

    缺点是比机械按键电路复杂,而且只能在口线富裕的情况下使用;另外它工作时不能有较亮光线照射到LED上去,只能在室内、无直射光线的环境下可靠工作。
