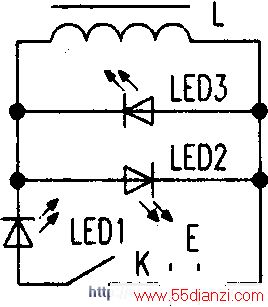

如图所示。电源为5V。电感为幻灯机电源变压器的初级绕组。3只高亮发光二极管分别为红、绿、橙色，以增加显示效果。接通电源，LEDl立即发光。LED2由闪亮到逐渐熄灭。LED3不亮，这个过程说明K接通后，在电感中产生了感应电动势。感应电动势阻碍电流增加，其极性左正右负，LED2亮。随着自感现象的逐渐消失，LED2熄灭（电感内阻小）。断开K，LEDl立即熄灭，LED3闪亮。这说明K断开时。电感中电流减小。产生感应电动势；其极性左负右正。
综上所述。生活中的一些电器元件是可以用来做实验的，而且，许多都可以用拆机的二手元器件。本文利用发光二极管和扬声器喇叭，较好地提高了实验的演示效果。
