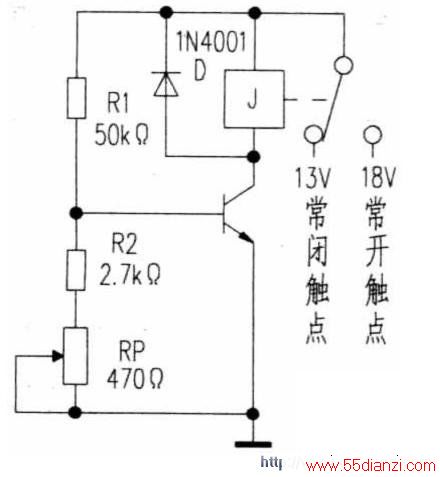

图2是一款最简单的13/18V切换开关电路,采用微型直流12V继电器控制的有触点切换电路,制作时,找了一只坏的二功分器,拆去里面的印刷电路板,只留卞其外壳,将元件采用搭焊方式安装固定好,调试时,只需微调电位器RP,使得输入电压在17~18V时,继电器能够吸合即可。
