OPA4131在A1 WA随身听中的改进电路

OPA4131在A1 WA随身听中的改进电路

点击数:7706 次   录入时间:03-04 11:58:30   整理:http://www.55dianzi.com   音频功率放大-放大器

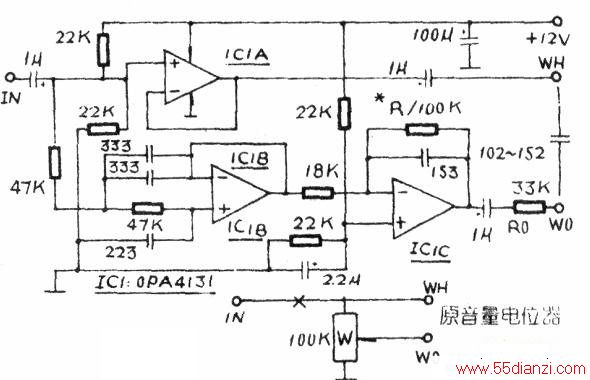

  下图为OPA4131用于A1WA随身听中XBS(重低音)改进电路,将它移植用于功放中时提升低音效果显着,对85Hz以下的低音有15—20dB的提升。连接时需断开原功放音量电位器,接入本电路的IN端,WH端接原音量电位器热端,WO接电位器滑动端。IC1A组成电压跟随器,使电路具有较高的输入阻抗及一定的输出能力。IC1B组成巴特沃兹低通滤波器(LPF),其低频信号再经ICIC放大后输出至音量电位器滑动端。Ro的取值应为音量电位器的1/3左右,如音量电位器为100kΩ,则Ro取33kΩ。调节R*可改变低音的幅度。该电路的控制方式相当于等响度控制,音量较小时,高音及低音均被提升,可显着改善小音量时的听感。

OPA4131在A1 WA随身听中的改进电路
