用多功能自动控制电路演示仪演示二极管的单向导电性

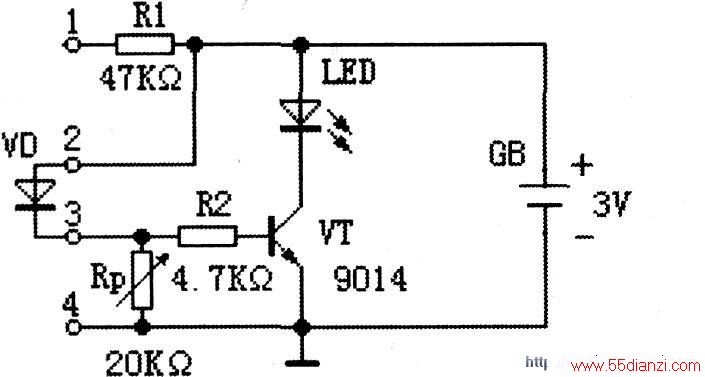

　　如下图所示。将待测二极管VD正极接在（2）端、负极接在（3）端，发光管LED发光，说明二极管VD加正向电压导通，使晶体管VT得到偏置电流导通，驱动发光二极管LED发光。反之截止。LED不亮。该电路可演示二极管的单向导电特性。并且可以判断二极管好坏。若同时配合音响器，可以进行声光指示。
