（1）孵蜂机的构造

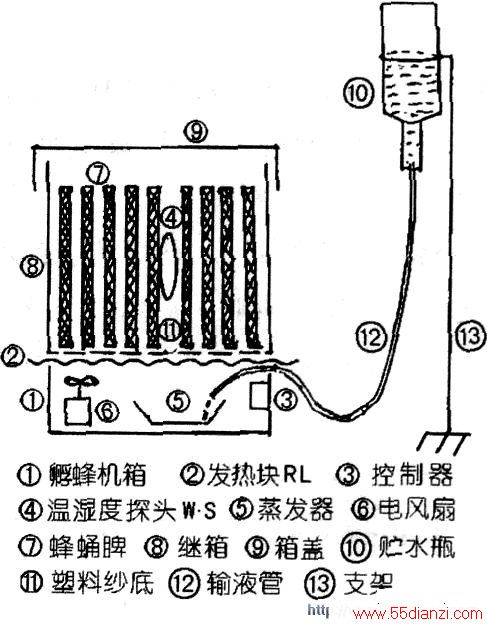

孵蜂机构造如上图所示。整机装在一个41cm×51cm×10cm的机箱（1）内，机箱上面叠加一个标准继箱（8），内设有控制器（3）、加热器（2）、电风扇（6）、温湿度探头w·s（4）、蒸发皿（5）；（10）为给水瓶；（7）为被孵化的蛹脾；（9）为箱盖。
（2）整机工作原理
将待孵化的蛹脾（7）提入继箱（8）内，盖上箱盖（9），接通电源对（7）实施孵化。
1）恒温控制 加热器（2）对（7）实施恒温加热，其恒温温度设定为35℃。由温、湿度探头W.S中的温度探头W对蜂蛹中心温度进行检测，控制加热器（2） 共同完成恒温加热。见上图、中图。风扇（6）进行强风循环均热。
2）恒湿控制 机内湿度恒定在80％左右。由温湿度探头W·S中的湿度探头S进行湿度取样。把湿度讯号送入控制器控制电磁阀电流的通、断，从而控制水流通、断，水滴按需滴入蒸发皿（5）内，蒸发成为水蒸气。使孵化箱内的湿度保持在80％左右；给水瓶（10）储水、供水；风扇（6）能加速水分蒸发，同时将温湿空气送至蛹脾（7）供其孵化之用，见上图、下图。
（3）恒温系统

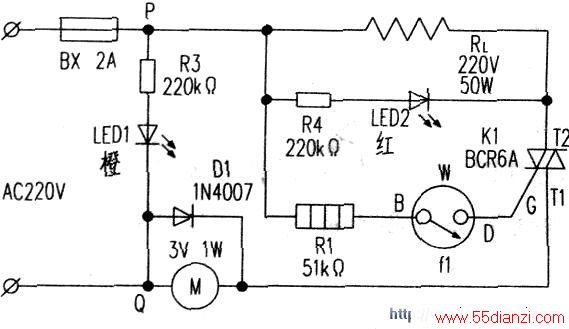

1）工作原理：接通电源（橙灯LED1亮），220V交流电通过保险BX，双向可控硅K1、二极管D1及风扇马达M加到发热器Rl两端，对孵箱内的蛹脾进行加热。电路见图8所示。
温度探头W中的金属表针f1停留在镀银铜螺丝钉D的右侧。当温度<35℃时，f1向左移动，紧靠在D上，B、D闭合，AC220V经电阻R1降压，产生一个4mA的触发电流加到K.的G极，K1导通（红灯LED2亮），向Rl提供加热电流，Rl发热，箱内温度升高。同时，电风扇M工作，使箱内的空气循环流动，达到各处温度均衡之目的。
当温升高到35℃时，表针f1右移，B、D断路，K截止（LED2灭），停止加热。冷却一段时间后。当温度。<35℃时，f1左移与D相碰，B、D再次闭合（LED2亮），K2导通，对Rl供电加热。
周而复始，使孵化箱内的温度始终恒定在35℃左右。
2）风扇电路：M为3V直流风扇马达。当AC220V正半周到达二极管D1正极时，D1导通，电流被D1旁路，无电流通过M；当AC220V负半周到达D1正极时，D1截止，经RL降压后。电流流过M使风扇旋转。产生循环气流，使被加热蛹脾各处的温度保持均衡。可防止温度过高处把蛹烤死。温度过低处把蛹冻死。
（4）恒湿系统

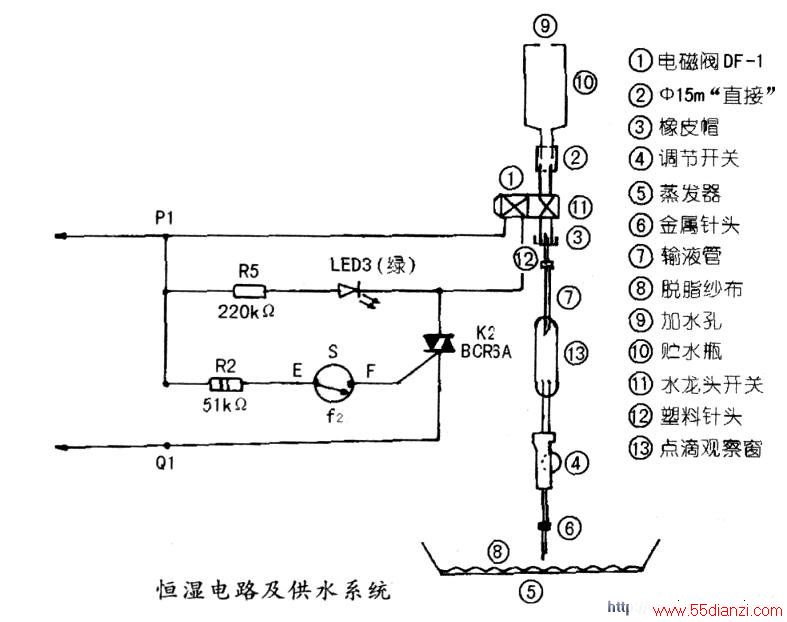

恒湿系统的构造及电路如中图所示：其中P1、Q1点分别接入中图中P、O两点。
接通电源（AC220V），当孵化箱内的湿度<80％时，湿度探头S的金属表针f2向左移动，紧靠在镀银铜螺丝钉F上，E、F闭合，当向双向可控硅K2提供4.3mA的触发电流时，K2导通（绿灯LED3亮），电磁阀DF-1（1）吸合，将水龙头开关（11）打开。挂在1m高处的储水瓶（10）向系统供水，滴到孵蜂机内蒸发皿（5）里的脱脂纱布（8）之上，水分在（8）内迅速向四周扩散，并自然蒸发成水蒸气，加大孵化箱内的空气湿度（80％）。
电风扇M工作时，一方面加快了蒸发器内水分的蒸发；另一方面把湿空气吹向蛹脾，供蜂蛹呼吸。使蜂蛹不会因空气干燥而渴死。
随着水分的不断蒸发，当S处湿度≥80%时，f2向右移动离开F，E、F断路，K2截止，电磁阀DF-1释放，水龙头关闭，停止供水。
随着时间的推移。孵化箱内空气湿度不断下降，当S处湿度<80%时，f2向左移动，与F接解，E、F闭合，K2导通，DF-1吸合，水龙头再次被打开向系统供水。
周而复始，使孵化箱内的空气湿度一直保持在80%附近。
（5）元、器件的制作
1）温湿度探头w.s的制作温湿度探头w.s由一只双金属（双指针、双刻度）温、湿度计TH108改制而成。TH108在同一个表盘上面同时装有一只（金属）指针式温度计和一只（金属）指针式湿度计。温度计和湿度计分别有各自独立的刻度盘和（金属）指针。改装时，将其中的温度计改装成温度探头W;湿度计改装成湿度探头S。两个探头合装在同一个壳体内，构成温湿度探头w.s。
a.温度探头W制作

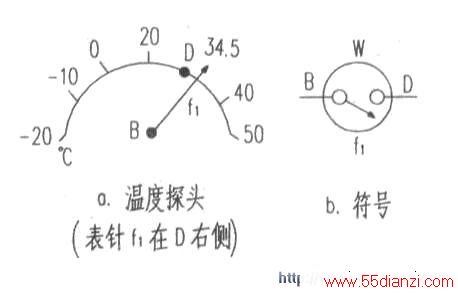

小心撬开TH108的外壳。在温度刻度线的“34.5℃”处钻一个由2mm的孔，在孔内旋一枚φ2mm的镀银铜螺丝钉D，从D上引出一条导线：再从转动轴B处引出另外一条导线；将金属表针f1置于D右侧（将f.与D接触处的漆层刮干净），即制成温度探头W。如上图a所示；上图b为温度探头的符号。
加热过程中，当W处温度≥34.5C时，表针f.离开D点，K截止，停止加热。但发热块RI.内贮存的余热仍继续释放，使孵化箱内的温度继续升高，f.移至“35.50C”处停住，过些时候，温度下降，f1左移，与D相碰，K2导通，RL再次通电加热，使孵化箱内的平均温度保持在35℃。
b.湿度探头S的制作

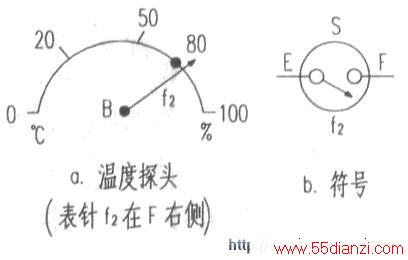

在TH108湿度刻度线的“80%”处钻一个φ2mm的孔，在孔内旋一枚击2mm镀银铜螺丝钉F，从F和转轴E处各引出一条导线；将f2与F接触处的漆层刮干净（表针f2置于F右侧）。湿度探头S即制作完毕。如下图a所示，下图b为湿度探头符号。
2）发热块（加热器）RL的制作

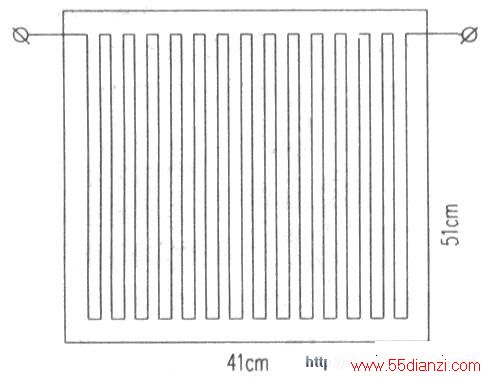

将l根220V/50W长lOm的电热（毯）线，均匀地编织在l块41x51cm2的平式隔王板上，共28行。如右图所示。
电热（毯）线两端用导线引出。接头用电热毯专用线卡固定在隔王板边缘。
3）供水系统
a.元、器件制作或选用贮水瓶（10）：用一只容量500ml的塑料空瓶，将瓶口倒转向下，在其底部钻一个φ15mm的孔，用漏斗插入孔内，向瓶里注水。电磁阀（1）：用全自动洗衣机上使用的给水阀，型号：FD-1型。用于向蒸发器自动供水。
输液管（7）：为打吊针用的一次性输液管，上带塑料针头（12），下带金属针头（6），中间带调节水量的调节开关（4）。用于将储水瓶（10）内的水，按需送至蒸发器（5）内。
蒸发器（5）：用一个27cmx19cm的不锈钢托盘，在其内底面上铺一块22cmx15cm脱脂纱布（内夹脱脂棉层），使水滴在其间蒸发变为水蒸气，以供蜂蛹解渴之用。
“直接”（2）：为一只φ15mm自来水管接头中的“直接”。橡皮帽（3）：从盐水瓶上取下的橡皮塞。生料带：用于水管接头的丝扣密封，使其不渗水。
b.连接（a）在“直接”（2）上端旋入储水瓶（接触部位缠上生料带），下端与电磁阀DF-1进水口相衔接。（b）在电磁阀出口端戴上橡皮帽③。（c）将输液管（7）上端的塑料针头（12）插入橡皮帽（3）内；下端金属针头（6）置于蒸发皿（5）上端。（d）将贮水瓶（10）挂在比蒸发皿高1m处。向贮水瓶内注水450ml。
供水系统连接完毕，如图9所示。当电磁阀（1）吸合时，水龙头开头（11）被打开，贮水瓶（10）内的水经输液管流入蒸发皿（5）内。
完成供水任务，水流大小可由点滴观察窗监视，由调节开关（4）控制。
（6）组装。
1）将恒温及恒湿电路焊接在一块电路板上组成控制器（3），装入孵蜂机（1）内壁上。2）把电风扇（6）、蒸发器（5）固定在孵蜂机内底面上；在机箱壁侧面上开一个小孔，将输液管下端的金属针头置于蒸发皿内，使水能流入蒸发皿中央；在机箱正面开3个小孔安装上LED1（橙）、LED2（红）、LED3（绿）三枚指示灯。3）将发热块RL放置（并固定）于孵蜂机箱口；用一块塑料纱（11）钉在继箱（8）的下部，作为“继箱底”。4）把继箱（8）叠在机箱（1）之上。5）将待孵化的蜂蛹脾（7）提入继箱（8）内；把温湿度探头W.S置于蛹脾中央。6）盖上箱盖（9）。7）在孵化箱（含机箱和继箱）外包裹棉被保温。组装完毕。
（7）调试
插上电源，橙灯LED1亮，表明电源接通。红灯LED2亮，表明电路开始加热，风扇动转；加热数分钟后红灯灭，表明自动恒温系统工作正常。
绿灯LED3亮，电磁阀吸合将水龙头打开，水往下流，旋动点滴调节开关，使水滴速度适中。经过一段时间后绿灯熄灭，电磁阀关闭，表明自动供水系统工作正常。调整结束。可正式投入使用。
