卷铁心内框卷绕及外框连绕方法

　　1．内框的卷绕
　　
　　该卷铁心为三相带外框双框式卷铁心，其里面是两个内框，外面是一个大外框，其双内框连续绕制过程如下。
　　

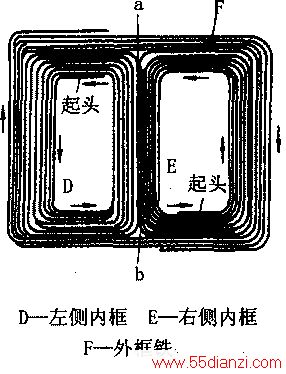

　　内框绕制：以下图为例加以说明。调好特制绕线机，装上卷绕心模，用开卷好的2卷条料按图示绕向，即D框左绕向，E框右绕向，一圈圈卷绕规定层数，卷时要卷紧，两侧面卷齐，绕完后两内框卷铁心末端暂不切断，检查层数和尺寸应符合要求，拉紧力不松开。

　　2.连绕外框操作方法
　　
　　卷绕好D、E双内框后，检查合格，接着作好绕外框的准备，即双内框铁心移装。
　　

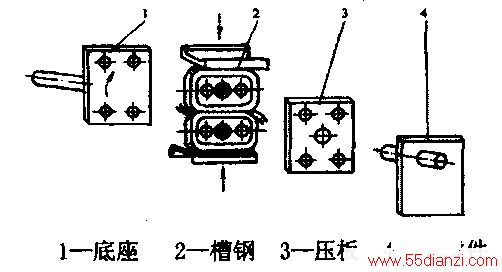

　　移装双内框：将卷绕好的双内框铁心从原绕线机上取下，连同心模一起装入下图所示模底上，使D、E框心模4孔对正新模底4孔，再用4条螺栓穿入4孔中，上面放入带4孔压板，再用螺母拧紧；再移动支撑件4，使其短轴插入压板3的轴承中，使铁心可以移动，再抽出槽钢2，准备就绪，为卷绕外框作好了准备。
