其具体的制作方法如下:

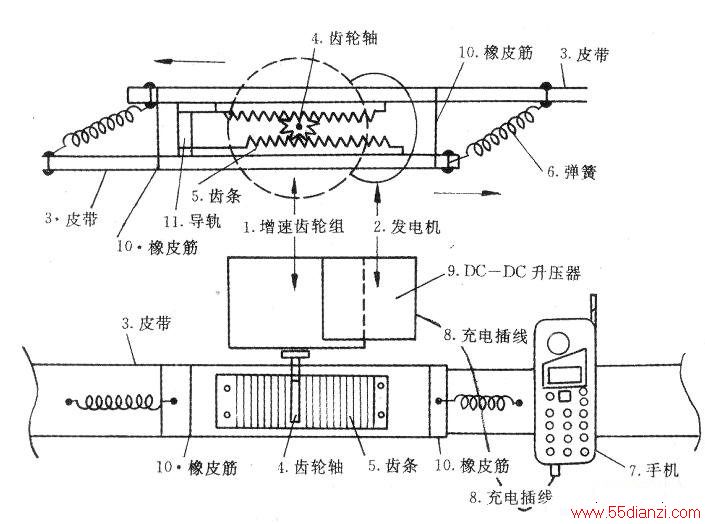

找一条有可调松紧腰带在合适处(一般在身体侧面)剪断,二端用铆钉固定二齿条(参见上图、下图)在合适位置铆上4个空心铆钉,找一玩具减速器和微型发电机(用微电机代替)减速器,减速比很有讲究,选择达到发电机发电效果最大的转速。用两只弹簧(弹力强一些)把二段皮带钩连起来,再扎捆上橡皮筋。当齿条导轨滑动时转轴跟着转动自如。注意:齿条跟转轴齿轮应配套,然后在增速器等一切转动部件滴上机油——以利润滑。
发的电通过桥式整流(因发电机是正反转)经微功耗同步整流升压式DC/DC变换器TC34020它效率高达97%,输入0.5~5V,输出可调2.6~5.5V。它采用小尺寸10管脚MSOP封装,是凌特公司产品。可参考下图仿制,改变Rl、R2可调节输出电压,调高一些为好。
