电机正反转及按钮触点互锁实验

电机正反转及按钮触点互锁实验

点击数:7333 次   录入时间:03-04 11:38:45   整理:http://www.55dianzi.com   电工-电机

  单位举行了一次电工技能综合测试,测试内容为:电机正反转及按钮触点互锁。要求为:现场绘制原理图并接线,时间为60分钟。时间一到每个人都把自己的答卷交上去,

12586

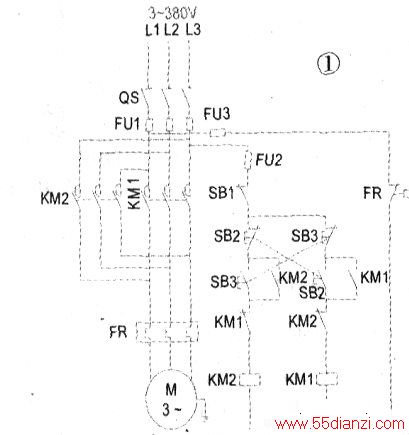

  该先按下SB1等电机停稳后再进行此项操作).SB3的动断触点开路,而使KM1线圈失电,KMI主动合触点复位,电机停止正转。此时SB3(为复合按钮)又是KM2的启动按钮,电流又经L3→FU2→SBI→SB2动断触点→SB3动合触点→KM1辅助动断触点→到KM2线圈→FR→FU3→L1形成回路,此时KM2线圈得电,使KM2主触点吸合,电机启动反转。当松开SB3时,此时电流经L3→FU2 SB1→SB2动断触点→K M2的辅助动合触点- KM1动断触点~KMI线圈- FR-FU3→L1。此时KM2自保持,电机继续反转。按下SB1时,KM2接触器线圈失电,电机停止。图1中按钮、触点都已经接入电路,并且都发挥了作用,符合正、反转可逆及按钮、触点互锁。


79456


  图2实际操作为:先台上QS,当按下SB2,KMl吸,合.再按下SB3时.KM1继续吸合,RM2不动作,按下SB1时,KMI释放。当再按下SB3时KM2吸合,继续棱SB2时,KM2持续吸合,KM1不动作,按下SB1时,KM2释放。

  工作原理为:合上Qs,按下SB2时,电流经L3→FU2→SB1→SB3动断触点→SB3动合触点- KM2辅助动断触点一到KM1线圈→FR→FU3→Ll形成回路。此时KM1线圈得电,使KMI主触点吸合,电机启动并正转,同时KM1的辅助动合触点也吸合,动断触点已开路。当松开SB2时,此时电流经L3-+FU2-SB1→KMI的辅助触动断触点→KM1线圈→FR→FU3→L1。此时KM1自保持,电机继续正转。若再按下SB3时,电流为L3→FU2→SB1→KM1的辅助动合触点→KM1线圈→FR→FU3→L1,即KMI持续吸合.KM2不动作。按下SBI时,KMI接触器线圈失电,电机停止转动。当再按下SB3时,电流路径为L3-+FU2→SBI→SB2动断触点→KM1的辅助动台触点一KM2线圈→FR→FU3→L1,此时KM2线圈得电,使KM2主动合触点吸合,动断触点已开路,电机反转。假如再按下SB3时,电流仍为L3→FU2→SBI→KM1的辅助动合触点→KM2线圈→FR→FU3→L1,即KM2持续吸合,而KM1没有动作。按下SB1时.KM2接触器线圈失电。电机停止转动。虽然接人了按钮,当按下SB2时,KM1吸合,这无可厚非。但当按下SB3时,虽然SB3的动断触点已经动作,但此时电流没有流过SB3的动断触点,也就是说接人SB3的动断触点已经没有意义了。虽然也完成了正反转,也接人了触点互锁.但此图并没有按钮互锁。

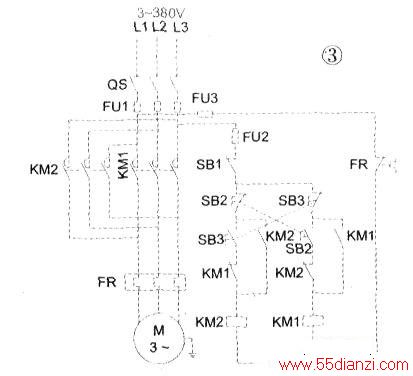

  由图2分析可知:图3中只接入了按钮互锁,但没有接人触点互锁。

7822933

825369
