高压跌落式熔断器缺相保护装置的制作

　　在工业电子中高压跌落式熔断器熔断现象不容忽视。为了防止由于高压跌落式熔断器缺相引起事故的发生，避免损失，研究制作了高压跌落式熔断器缺相保护装置，实践证明非常有效。
　　
　　1．保护装置工作原理
　　

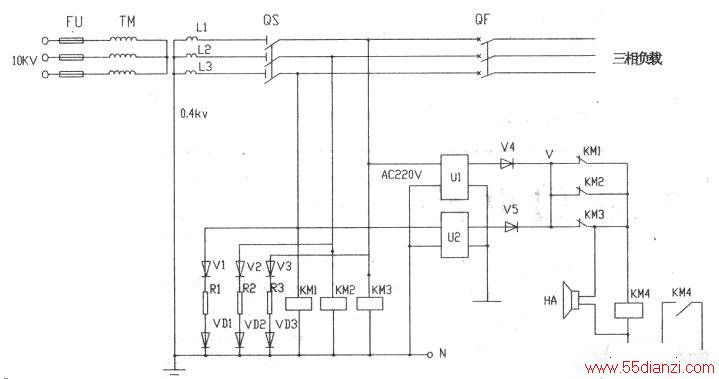

　　如附图所示。lOkV高压供电线路经跌落式熔断器FU送至变压器TM(避雷器未画)。
　　
　　二次侧输出0.4kV的三相交流电，经隔离开关Qs及断路器QF送至母线给配电柜供电，中性点接地。保护装置就是在QF的进线端分别接入3个继电器KM1、KM2、KM3，用于检测三相电源，V1-V3、R1-R3、VDI-VD3分别是三相电源的面板信号灯电路。在三相电源的任意两相上分别接上两台直流稳压电源U1、U2，正极经二极管V4、V5隔离，经继电器KM1-KM3的常闭触点并联后连接到继电器KM4及报警器HA。
　　
　　如某相跌落式熔断器烧断，通过KM4的常开触点控制QF，使其断开，从而起到保护作用。
　　
　　2．工作过程
　　
　　当供电正常时，KM1、KM2、KM3的常闭触点均断开,KM4和HA无直流电压。当FU熔断或者接触不良导致供电不正常时，都会使三相交流电L1、L2、L3的其中一相缺电，那么KM1、KM2、KM3其中就有一个不吸合，使其常闭触点闭合。由于KM1、KM2、KM3的常闭触点是并联的，因此KM4吸合、常开触点去控制QF的分励脱扣器（图1中未画），使其跳闸，同时HA发出报警声响。因此，当供电正常时，指示灯指示正常。当高压跌落式熔断器缺相时，可以显示哪相缺相，同时发出报警声响并跳闸切断电源。
　　
　　直流稳压电源之所以用2台，就是考虑到三相交流电源无论缺少哪一相，V点始终都有直流电压。如L1、L3均缺相，则对三相电路没有什么危害，也就没有必要报警了。
　　
　　3．元件选用
　　
　　KM1、KM2、KM3选用JQX-13F(LY2)交流220V的小型继电器：Ul、U2可以自制，也可以购买成品，输出电压不限，主要是配合KM4及HA用的，建议最好采用12V的：KM4选用MY2型的：HA可选用FT27-J型直流6V~24V的断续声蜂鸣器：VD1—VD3可选用任一种发光二极管，若采用普通的红、黄、绿色可以省去V1~V3，若采用新型的超亮蓝、白色，则一定要用V1～V3,否则很容易反向击穿损坏：R1~R3是1/2W的碳膜电阻：V4、V5的作用是防止两台直流稳压电源的输出电压的微小误差而导致环流．也可以不用。
　　
　　4．使用效果及注意事项　　
　　
　　该保护装置在运输部炼钢、大钢区域4台变压器使用两年，效果十分良好，从未因熔断器跌落缺相而造成烧坏设备事故。但该装置是以检测电压的方式进行控制的，只适用由于高压缺相而引起的低压缺相故障，对三相设备如三相电动机起保护作用，并不适用诸如单台三相电动机的缺相保护装置。因为，假如一台正在运行的三相电动机由于种种原因而缺相，但由于机械的惯性，电动机不能马上停下来，此时，该电动机处于一种发电状态，原本缺相的那一相也带电，3个继电器仍然吸合，因此不能起到保护作用。
