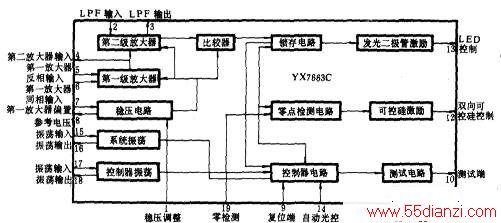

本文介绍的人体遥感电灯是依靠人体发出的微量红外线来实施控制的，并且能可靠地将运动的人体与运动的物体加以区别，因而避免了误动作。它使用热释电红外传感器和新型专用的控制集成电路，具有控制灵敏、性能可靠、装调简便等特点。遥感范围为10米，85度平面角。这种人体遥感电灯适合于楼道，厕所、办公室等公共场所的照明，做到白天灯灭，夜间人来灯亮，人走灯灭，真正实现自动控制。电路工作原理该装置主要由红外探测控制电路和电源电路部分组成。红外探测控制电路该电路使用了新型专用集成电路YX7603C,其功能框图如下图所示。
YX7603C具有自动光控（白天待机、黑夜开机）、开机延时（3～5秒钟，以便操作人员退出控制区域）、触发延时、测试、复位等功能。YX7603C的13脚、12脚为两路独立的输出电路，可分别驱动发光二极管和双向可控硅。这两路输出可单独使用，也能同时工作，互不干扰。双向可控硅的驱动时间范围为48～1536秒，可由17、18脚外接电位器调整选择。此外，YX363C所用外围元件少，故障率少，安装简便。

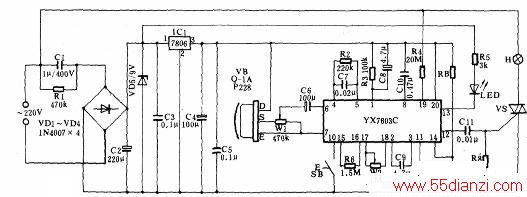

该红外遥控电灯的原理图如上图所示。其工作过程是在人体辐射的红外线被热电红外传感头VB摄取后，即有一微弱电信号输入到YX7603C的6脚，由内部两级直接耦合低频放大器进行放大（其总放大量为3600倍）。两级放大器均由内部稳压器供电。第一级放大器的外电路上接有反馈电阻R2，用以调整增益，防止自激。放大后，信号经I。PF低通滤波器进入比较器，然后再通过锁存、控制电路耦合至两路激励电路，最后分别由13、12脚输出。13脚输出驱动发光二极管LED点亮，作为触发工作状态指示。12脚输出驱动双向可控硅vS导通，继而灯泡H点亮。LED驱动输出是脉宽为1秒的低电平脉冲，因此是一种触发指示。双向可控硅采用过零触发技术，消除了高次谐波对电源的干扰。电源电路整个电路的功耗小于lOμA，故电源电路采用了电容降压方式。220V交流市电经C1降压限流，VD1～VD4组成的桥式电路整流，由VD5稳压后输出9V直流电压。此电压再经IC1稳压输出6V直流电压供电路使用。
元器件选择与制作
红外探头VB的外壳选用C型仿摄像机型，菲涅耳透镜采用Q-lA型，传感器采用P228型。整个人体感应电灯电路均安装在C型壳内。该遥感电灯安装技术难度最大的是菲涅耳透镜和传感器P228。Q-lA型菲涅耳透镜是一块长方形可弯曲的乳白塑料，安装时曲面要正确，以保证灵敏度。C型仿摄像机外壳有一个40×39mm的开口，并且带有一白色45×45mm的曲形框架。将透镜用万能胶顺曲面贴到框架上，曲面要求平滑，多余部分用剪子剪掉。传感器P228应安装在距透镜曲面29mm远的地方，这一点应特别注意。光敏电阻RB选用非密封型MG45系列产品。它应直接监测自然光线，避免受H电灯光线的反馈影响，因此可以安装在C型外壳扬声器放音孔下，但孔需扩大，使足够的自然光线到达光敏电阻RB上。Cl、C9必须采用无极性电容。R3采用金属膜电阻。Wl的阻值不能小于250KΩ．如不需要经常调节灵敏度，Wl可改用金属膜固定电阻。SB为微型常开式按钮开关。vs双向可控硅的选用要视负载功率而定，一般选用比负载电流大1.5～2倍的为宜，如采用3A／600V的双向可控硅，照明灯H的功率可控制在100-300W之间。其余元件的选用无特殊要求，可按图标型号及参数选用。
调试方法
该人体遥感电灯只要元器件良好，焊接无误，即可通电调试。由于电源电路为电容降压方式，线路是带电的，安装调试时要注意安全。首先调整R7，使YX7603的14脚的电压在白天时为3.5V，黑夜时为2V;如不需要自动光控，RB处可焊接一只lKΩ左右的电阻，仍调R7，使14脚的电压为2V，然后将Wl的滑动臂旋到VB的S端（输入信号最大），此时用手在'VB前晃动，LED应点亮，同时双向可控硅VS开始工作，H灯泡点亮，1秒钟后LED熄灭，而VS仍正常工作，延迟一段时间后再截止。如要改变VS的导通时间，可通过调节W2的阻值，至符合要求为止。
调试过程中如发现电路自激（表现为当没有信号输入时，LED、双向可控硅也会周期性地闪光），可分别调整R3改变第一级放大器的偏置，减少C6、C9容量改变低频响应，减少R2阻值降低增益。Wl用来探测遥感距离，SB为测试按钮，正常使用时严禁接地。调试完毕，就可投入正常使用。
该遥感电灯装置的安装高度以1.8～2m为宜。
