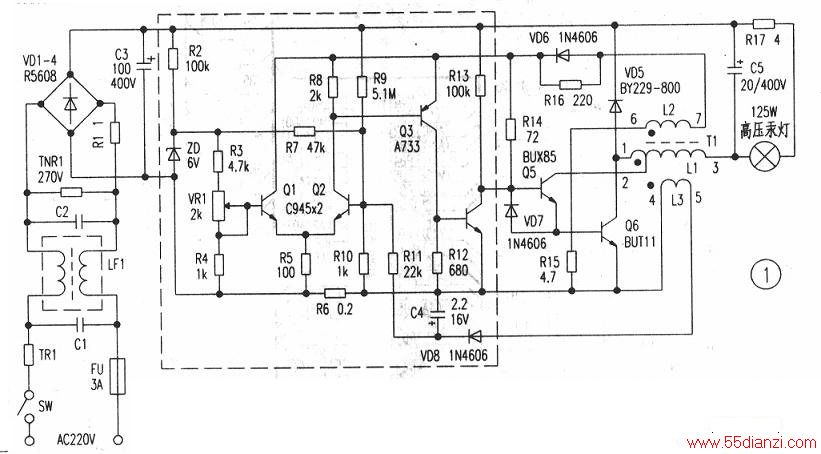

该电路由整流、控制（虚线框部分）、功率输出部分等组成，是典型的串联型开关电路。交流220V电压经。VD1-4,桥式整流，C3滤波产生300V左右直流电压后分为两路：一路送到功率输出电路；另一路经R2、R9等送到控制电路部分。另外TRi、C1、C2、LF1等组成高频滤波电路，阻止外界噪声进入电路，同时也阻止高压汞灯电子镇流器内的噪声向外扩散。

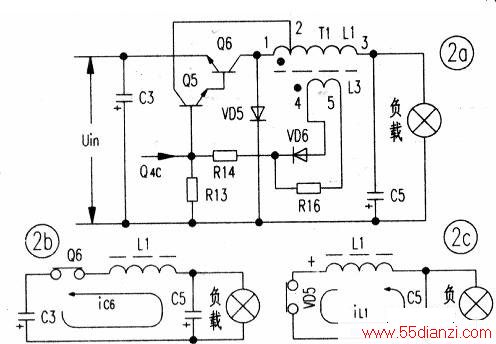

为了便于讨论，功率输出部分画成图2(a)，是一个自激式功率振荡电路。
当电源接通后，直流电压经电阻R13给晶体管Qs的基极一发射极间加上正偏压。Qs、Q6组成的达林顿管开始导通，集电极电流流过变压器Ti的初级绕组L1，次级绕组L2上立即感应出电压，反馈至晶体管Q5的基极，其极性将使Q5、Q6更趋于导通。集电极电流进一步增加，最终形成正反馈的雪崩过程，使Q5、Q6很快由截止状态变为饱和状态，等效电路如图2(b)。这时，输入电压几乎全部加在电容C5与初级绕组L1的串联回路上，L1两端的电压约等于UL1=Uin-UC5，L2两端的感应电压为UL2=(Uin-Uc5)(L2/L1)．这样Qs、Q6在饱和期间基极电流ib5基本保持不变，使其集电极电流IC5、6线性上升，iL=ic5.6．iL也线性上升，并给变压器Ti的初级绕组Li储存能量，同时向电容C5充电和向负载供电，这一过程直到Qs、Q6集电极电流达到hFE5.hFe6ib5为止（实际工作中集电极电流达到hFE5.hFE6ib5之前被控制电路所控制）。此时，集电极电流不再增加而保持一定，磁通不再变化（或变化减小），Li上的感应电压消失（或下降），致使基极电流ib5减小。又由于基极电流ib5减小，Q5、Q6集电极电压上升，在L1上产生反向的感应电压。当然，T1的次级（反馈）绕组L2上也产生这种极性相反的感应电压，使基极电流越来越小，这又是一个正反馈过程，导致晶体管很快截止。由于晶体管的迅速截止，在Li上产生了反向感应电压，极性如图2(c)所示，这个反向感应电压使续流二极管VD，导通，把晶体管在导通期间存储在L1中的能量开始传递给电容C5和负载（高压汞灯）o随着能量的持续释放，次级L2上的感应电压越来越小，最终小到对Q5基极上的反偏，压消失，其基极重新建立正偏，这样就回到最初的状态，即开始了第二个振荡周期，重复上述过程。
图1中虚线框部分是高压汞灯电子镇流器的控制部分，用晶体管Qi、Q2等组成差动式比较电路，Q3、Q4等组成电平转换及误差信号放大电路，控制自激式功率振荡电路的导通时间。控制电路的供电电源是变压器T1的绕组L2耦合所得的矩形脉冲，经过二极管VD6取得的。当Qs.Q6饱和时，其集电极电流线性上升，使取样电阻的电压降UR6增加到设定的某电压值时，Q2导通，使Q3、Q4导通，把Q5基极的正向偏值电流吸收，促使Q5截止。因而Q5、Q6的集电极电流还未达到hFES.hfe6ib5，就提前退出饱和状态，进入截止状态，达到了控制晶体管Q5、Q6饱和时间的目的。这里还从T1的次级绕组L3取出电压，经整流、滤波后作为电压反馈叠加到输入电流的取样电路，一并起作用。
变压器T1采用MX2000E-17型软磁铁氧体铁芯，L1采用φ0.72mm漆包线绕98匝，l匝处抽头。L2采用φ0.27mm漆包线绕12匝，L3采用φ0.27mm漆包线绕6匝，磁芯间隙为0.6mm左右。建议晶体管Q6选用PCM≥50W、BVCEO≥1000V、Icm≥10A;晶体管Q5选用PCM≥5W、BVCEO》1000V、ICM≥1A、hFE≥50;快速恢复整流二极管VD5选用VR≥800V、IF≥10A。本人因条件方便，晶体管Q6采用BUT11，晶体管Q5采用BUX85，快恢复整流二极管VD5采用BY229-600，均能正常工作。其他元件没有特别要求。初次通电时先把电位器VR1调到低段处，使基准电压(也就是Q1的基极电压Ubl)为1V左右后通电，再等（几分钟）到高压汞灯亮度基本稳定后，调节电位器VRi提高基准电压为1.2V左右，使电路对高压汞灯的供电电流达到1.25A的额定值。
